一、概述

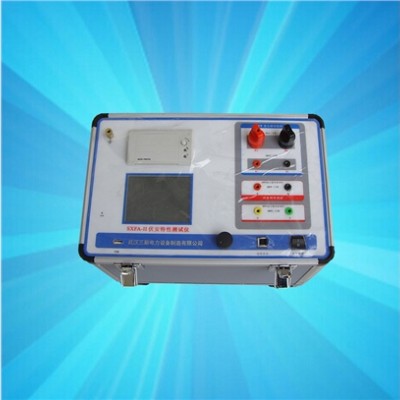

SXFA-III互感器综合特性测试仪，是一种专门为测试互感器：伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品

二、产品特性

1、安全可靠：

    国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。

    注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。

2、符合国家检修规程：

    设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

3、输出容量大：

    单机220V输入时最大电压输出0-1000V，单机最大电流输出0-600A，非常适合现场检修使用。

4、功能齐全：

    可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目，轻松实现一机多用。

5、接线方式简单：

    采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；

6、测试范围大：

    对于CT变比测量范围15000A／5A 、3000A／1A。PT变比测试范围500KV：100V

    注：在不需要外接升压器或外接升流器情况下的测量范围

7、快速打印：

    采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。

8、大容量FLASH存储：可保存1000组试验数据，掉电后可保存10年。

9、USB接口：方便连接新式笔记本电脑。

三、技术参数
