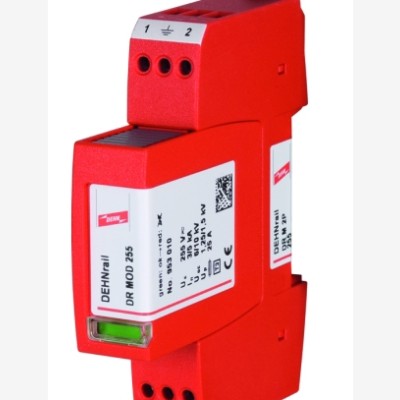

型号

DR M 2P 255

DR M 2P 255 FM

货号

953 200

953 205

SPD 依据 EN 61643-11

3 级

3 级

SPD 依据 IEC 61643-1/-11

III 级

III 级

交流标称电压U_N

230 V

230 V

交流最大持续工作电压U_C

255 V

255 V

直流最大持续工作电压U_C

255 V

255 V

标称负载电流I_L

25 A

25 A

标称放电电流 (8/20 us) I_n

3 kA

3 kA

总放电电流 (8/20 us) (L+N-PE) I_total

5 kA

5 kA

混合波U_oc

6 kV

6 kV

混合波 [L+N-PE] U_{oc total}

10 kV

10 kV

电压保护水平 [L-N] U_p

≤ 1250 V

≤ 1250 V

电压保护水平 [L/N-PE] U_p

≤ 1500 V

≤ 1500 V

响应时间 [L-N] t_A

≤ 25 ns

≤ 25 ns

响应时间 [L/N-PE] t_A

≤ 100 ns

≤ 100 ns

最大后备熔丝

25 A gL/gG or B 25 A

25 A gL/gG or B 25 A

最大后备熔丝时短路耐受能力25 A gL/gG

6 kA_rms

6 kA_rms

暂态过电压 (TOV) [L-N]U_T

335 V / 5 sec.

335 V / 5 sec.

暂态过电压( TOV) [L/N-PE]U_T

400 V / 5 sec

400 V  /5 sec

暂态过电压 (TOV) [L+N-PE]U_T

1200 V + U_CS / 200 ms

1200 V + U_CS / 200 ms

TOV 特性 [L-N]

耐受

耐受

TOV 特性 [L/N-PE]

耐受

耐受

TOV 特性 [L+N-PE]

耐受

耐受

工作温度范围 T_U

-40℃...+80℃

-40℃...+80℃

工作状态/故障指示

绿 / 红

绿 / 红

端口数

1

1

最小安装导线截面积

0.5 mm² 单股线/软线

0.5 mm² 单股线/软线

最大安装导线截面积

4 mm² 单股线/2.5 mm² 软线

4 mm² 单股线/2.5 mm² 软线

安装方式

35 mm DIN 导轨，依据 EN 60715

35 mm DIN 导轨，依据 EN 60715

外壳材质

红色热塑性材料，UL 94 V-0

红色热塑性材料，UL 94 V-0

安装地点

室内

室内

防护等级

IP 20

IP 20

尺寸

1 mods, DIN 43880

1 mods, DIN 43880

认证

KEMA, VDE, UL, VdS, CSA

KEMA, VDE, UL, VdS, CSA

遥信触点类型

-

浮动切换触点

交流切换能力

-

250 V/0.5 A

直流切换能力

-

250 V/0.1 A;125 V/0.2 A;75 V/0.5 A

遥信终端安装导线横截面积

-

最大 1.5 mm² 单股线/软线

重量

81 g

102 g
