液位控制仪选型表
| 产品型号 | 参数代码 | 产品参数说明 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SWP- | T□ □ □□－□ □－□□－□ □ －□ □ | |||||||||||
| 外形特征 | 8 | 160×80mm(横)；80×160mm(竖) | ||||||||||
| 控制作用 | 01 03 04 |
测量显示 三位式控制 四限控制或四限报警输出 |
||||||||||
| 通讯方式 | □ | 请参见"通讯方式" | ||||||||||
| 输出方式 | □ | 请参见"变送输出方式" | ||||||||||
| 输入类型 | □□ | 请参见"输入类型" | ||||||||||
| 第一报警方式 | N H L |
无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） |
||||||||||
| 第二报警方式 | N H L |
无报警（可省略） 上限控制/报警（四限控制/报警2H） 下限控制/报警（四限控制/报警2L） |
||||||||||
| 馈电输出 | P | DC24V馈电输出 | ||||||||||
| 供电方式 | W T 省略 |
DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） |
||||||||||
| 显示方式 | X 省略 |
横式液位控制仪 竖式液位控制仪 |
||||||||||
选型备注：
1、同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
2、四限控制或四限报警输出为四个继电器控制输出，用户可自行修改内部参数以设定需要的控制或报警方式。（四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个下限控制/报警）。
3、常用型号：SWP-T803。
液位控制仪输入类型表
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
|---|---|---|---|---|---|---|---|---|
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频率输入 | 0～5kHz |
全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
|---|---|---|---|---|---|---|---|---|---|
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 18 | 1～ 5V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 19 | 0～5V开方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 16 | 4～20 mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 17 | 0～10mA开方 |
变送输出方式
| 选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 输出方式 | 无输出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊规格 |
通讯方式
| 选型代码 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通讯方式 | 无通讯 | RS-232 | RS-422 | RS-485 | 特殊规格 |
产品概述与特点
1、SWP-T系列光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），液位控制仪使测量值的显示更为清晰直观，并可选择双光柱显示方式。
2、液位控制仪采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
3、此光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。
产品外形及接线图

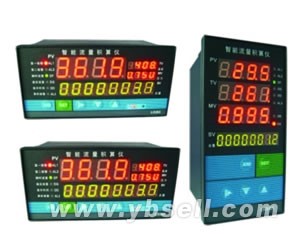

| 型号 | SWP-T803（横式） | 智能液位控制仪接线图 |
|---|---|---|
| 仪表外形 |
仪表尺寸:160×80×140mm |
 |
| 型号 | SWP-T801（竖式） | |
| 仪表外形 |
仪表尺寸:80×160×140mm |
