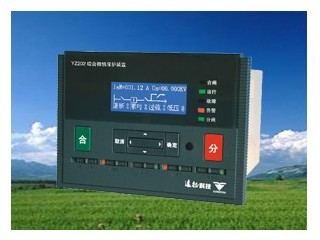

综合微机保护装置
型号：YZ202（201升级版）
仪器资料：
YZ201/301系列综合微机保护装置是专门针对6~20kV电压等级的线路和主设备开发的变电站自动化产品。具有保护、测量、控制、告警、通信等多种功能。实用性强、性能稳定、使用维护简单、抗干扰能力强、性价比高。是构成10kV/6kV智能化开关柜的核心保护监控元件。
特点：
●友好的人机界面，LCD全中文显示，可显示主接线示意图、测量、告警等信息。
●具有高可靠性。元件采用工业级CMOS芯片，在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性、抗干扰能力。
●强大的远方装置管理功能（YZ301系列装置无通信功能）。通过上位机可实现遥控、遥信、遥调、遥测等功能。
●可同时保存30条SOE记录，可记录事件的发生时间、类型及动作值。并具有掉电不丢失功能。
●完善的自检体系，包括对RAM、定值、继电器、AD通道及测量通道系数的检测。
●装置性价比高，体积小，特别适合于分散安装在开关柜上。
技术指标
额定数据
●交流采样电压：100V、100/3V
●交流采样电流：5A、1A
●交流工作电源：AC220V±15%;频率：45Hz～55Hz，允许偏差为±10%
●直流工作电源：DC220V±20%
1.4.3.2功率消耗
●工作电源回路：每个保护功能模块≤20W
●交流采样电流回路：额定电流5A时，≤1.0VA/相
额定电流1A时，≤0.5VA/相
●交流采样电压回路：≤0.5VA/相
1.4.3.3过载能力
●交流采样电流回路：2倍额定电流连续工作
10倍额定电流允许工作10s
40倍额定电流允许工作1s
●交流采样电压回路：1.4倍额定电压连续工作
1.4.3.4环境条件
●海拔高度：＜3000m
●工作温度：-10℃～+55℃
●贮存温度：-40℃～+70℃
●相对湿度：50%RH～95%RH
●大气压：70kPa～110kPa
●其他条件：装置周围不应含有严重的带酸、碱腐蚀或爆炸性的物质。
1.4.3.5绝缘性能
●绝缘电阻
装置所有电路与外壳之间绝缘电阻≤500MΩ。
●介质强度
装置所有电路与外壳的介质强度能耐受交流50Hz，电压2kV（有效值），历时1min实验，
而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的75%。
1.4.3.6冲击电压
装置外露的没有电气连接的导电端子之间，以及这些端子对外壳之间，在规定试验大气条件
下，能耐受幅值为5kV的标准雷电波短时冲击检验（无源输入的开入量对外壳之间能耐受幅值为
1kV的标准雷电波短时冲击检验）。
1.4.3.7抗干扰能力
●高频电气干扰：能承受GB/T14598.13规定的频率为1MHz及100kHz衰减震荡波（第一个半波电
压幅值共模为2.5kV，差模为1kV）脉冲干扰试验。
●静电放电：能承受GB/T14598.14规定的严酷等级为Ⅲ级的静电放电干扰试验。
●辐射电磁场干扰：能承受GB/T14598.9规定的严酷等级为Ⅲ级的辐射电磁场干扰试验。
●快速瞬变干扰：能承受GB/T14598.10规定的严酷等级为Ⅲ级的快速瞬变干扰试验。
1.4.3.8机械性能
●工作条件：装置能承受严酷等级为I级的振动响应、冲击响应检验
●运输条件：装置能承受严酷等级为I级的振动耐久、冲击及碰撞检验
1.4.3.9遥测遥信精度
●电流、电压、频率：0.5%
●功率：1%
●遥信分辨率：＜2ms
1.4.3.10保护主要技术参数
①速断保护、限时速断保护、过流保护、零序电流保护
a)动作值
●整定范围：(0.2~20)×In、零序电流为(0.02~1.0)×In
●整定级差：0.01A
●动作值的准确度：一致性≤动作值的3%；平均误差≤±3%
b)动作时间
●整定范围：0.05s～10s
●整定级差：0.01s
●动作时间的准确度：在2倍的动作电流下测得动作时间，一致性≤40ms，
动作时间平均误差≤±20ms
注：In为额定电流，5A或1A
②重合闸功能
●保护具有三相一次重合闸功能
●重合闸延时时间：整定范围0.1s～100s
整定级差0.01s
动作时间的准确度一致性≤20ms
动作时间平均误差≤±20ms
③后加速功能
●I段、II段、III段具有重合后加速功能，当重合于永久性故障时，后加速无时限跳闸，
以防止事故扩大，之后不再重合。
动作时间的准确度一致性≤20ms
动作时间平均误差≤±20ms
④低频减载功能
a)低频减载频率
●整定范围：45Hz～50Hz
●整定级差：0.01Hz
●动作值的准确度：一致性≤0.01Hz
b)低频减载动作时间
●整定范围：0.05s～100s
●整定级差：0.01s
●动作时间的准确度：一致性≤20ms，动作时间平均误差≤±20ms
⑤备自投功能
动作时间
●整定范围：0.1s～100s
●整定级差：0.01s
