配电线路过负荷监控装置

配电线路过负荷监控装置是安科瑞自主研发生产的产品，采用最新的32位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流，实现配电回路过负荷的2段式报警。该监控装置具有RS485远程通讯接口，开关量输入继电器输出，DC4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现线路运行的远程监控。

该产品适用于突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路的场合。

符合标准

l      GB 50054 《低压配电设计规范》

l      JGJ16-2008 《民用建筑电气设计规范》

l      GB14048.2-2008/IEC60947-2:2006 《低压开关设备和控制设备第2部分：断路器》

l      GB10963.1-2005/IEC60898-1：2002 《家用及类似电器装置用过电流保护断路器  第1部分：交流操作的断路器》

l      GB13539.1-2008/IEC60269-1:2006 《低压熔断器第1部分：基本要求》

适用环境

l      工作温度：-10℃～+60℃

l      储存温度：-20℃～+70℃

l      相对湿度：5﹪～95﹪不结露

l      海拔高度：≤2000m

l      防护等级：IP20

l      污染等级：3级, 安装类别：III级

电磁兼容

l      静电抗干扰实验Ⅲ级(IEC61000-4-2)

l      辐射抗干扰试验Ⅲ级(IEC61000-4-3)

l      电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)

l      浪涌抗干扰试验Ⅳ级(IEC61000-4-5)

l      射频传导干扰试验Ⅲ级(IEC61000-4-6)

l      电磁场抗干扰试验Ⅲ级(IEC61000-4-8)

附加功能

l      U —电压功能

l      L —漏电测量

l      M — 4～20mA模拟量输出

l      K —开关量输入

l      C —通讯接口

注：1、ACM2仅具有K、C附加功能。

技术参数

u    辅助电源

AC85～270V/DC100～350V，功耗5VA

u    输入

频率：45-65Hz

信号：二次侧5A

测量范围：0-9999A

过载：持续2In，瞬时10In/5秒

u    继电器输出

2常开触点,容量AC250V 5A或DC30V 5A

u    动作时限

报警1瞬时动作；报警2于5s后动作

u    安全性

工频耐压：电源、电压、电流输入回路之间 AC2kV/1min、50Hz

绝缘电阻：输入、输出端对机壳>100MΩ

u      安装方式

2 —一体式

3 —分体式

u    显示方式

ACM2主体安装方式为标准35mm导轨式安装。

ACM3主体安装方式为标准35mm导轨式安装。

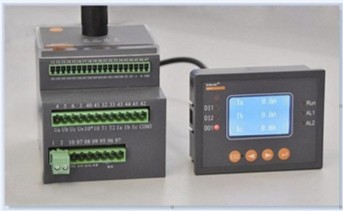

ACM3显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，分体液晶显示（90FL）。
