一、概 述

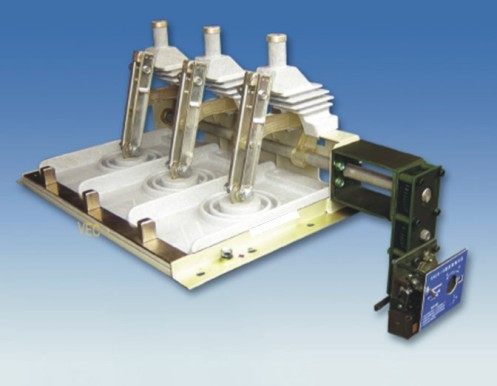

GNF38-12kV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。该产品适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备在有电压耐无负载的情况下接通，切断的转换线路之用。
执行标准:
《GB1985-1989》交流高压隔离开关和接地开关
《IEC129-84》 交流隔离开关和接地开关
二、型号及含义
三、正常使用条件
1.周围空气温度：上限+40℃，下限-30℃。
2.海拔高度：2000m以下。
3.相对湿度：日平均值不大于95%,月平均值不大于90%。
4.地震烈度不超过8度。
5.周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染。
6.没有火灾、爆炸危险、化学腐蚀性和剧烈振动的场所。
四、主要结构特点
1、采用母线穿横式整块绝缘底板(APG工艺)，使得开关柜 母线室与断路器室 完全隔离开，外绝缘爬电比距可达24mm/kV，绝缘性能良好。
2、单断点三工位结构确保隔离开关合闸时不能接地，接地时不能合闸。
3、可配有同轴收操机构和位置定位装置。
4、配有完善机械联锁装置。
5、安装位置为上隔离，进线方式为上进线，安装方向侧装。
五、主要技术参数
六、结构示意图
七、应用实例图
