● 控制规模:30点 MR/MT
|
|
● 内置2K容量的EEPROM存储器,无需电池,免维护
|
|
● CPU运算处理速度0.55~0.7μS/基本指令
|
|
● 基本单元内置2轴独立最高100kHz定位功能(晶体管输出型)
|
|
●简单介绍
|
|
●FX1S系列PLC把优良的特点都融合进一个很小的控制器中。
|
|

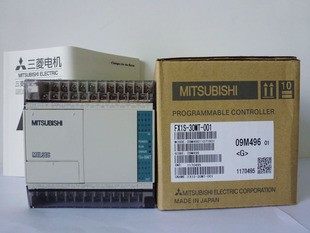

●FX1S-30MR/MT适用于最小的封装，提供多达30个I/O，并且能通过串行通信传输数据，所以它能用在紧凑型PLC不能应用的地方。
|
|
●其它功能
|
|
|
|
24V、400mA直流电源可用于外围设备，如传感器或其它元件。
|
|
|
|
|
在所有的FX1sPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。
|
|
|
|
|
|
|
|
可以用输入滤波器平整输入信号（在基本单元中x000到x017）。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据
|
|
|
|
|
|
|
●交流电源、24V直流输入类型
|
|
模型
|
I/O总数
|
输入
|
输出
|
尺寸
mm(英寸)
(宽)＊(厚)＊(高)
|
|
数目
|
类型
|
数目
|
类型
|
|
|
FX1s-30MR-001
|
30
|
16
|
漏型
|
14
|
继电器
|
100＊75＊90
(3.0＊3.0＊3.5)
|
|
FX1s-30MT
|
晶体管
|
|
|
●FX1s性能规格
|
|
项目
|
规格
|
备注
|
|
运转控制方式
|
通过储存的程序周期运转
|
|
I/O控制方法
|
批次处理方法(当执行END指令时)
|
I/O指令可以刷新
|
|
运转处理时间
|
基本指令：0.55至0.7µs
应用指令：3.7至几百µs
|
|
编程语言
|
逻辑梯形图和指令清单
|
使用步进梯形图能生成SFC类型程序
|
|
程式容量
|
内置2K步EEPROM
|
存储盒(FX1n-EEPROM-8L)可选
|
|
指令数目
|
基本顺序指令：27
步进梯形指令：2
应用指令：85
|
最大可用167条应用指令，包括所有的变化
|
|
I/O配置
|
最大总I/O由主处理单元设置
|
|
辅助继电器
（M线圈）
|
一般
|
384点
|
M0至M383
|
|
锁定
|
128点（子系统）
|
M384至M511
|
|
特殊
|
256点
|
M8000至M8255
|
|
状态继电器
（S线圈）
|
一般
|
128点
|
S0至S127
|
|
初始
|
10点（子系统）
|
S0至S9
|
|
定时器（T）
|
100毫秒
|
范围：0至3276.7秒63点
|
T0至T55
|
|
10毫秒
|
范围：0至327.67秒31点
|
当特殊M线圈工作时T32至T62
|
|
1毫秒
|
范围：0.001至32.767秒1点
|
T63
|
|
计数器（C）
|
一般
|
范围：1至32767数16点
|
C0至C15
类型：16位增计数器
|
|
锁定
|
范围：1至32767数16点
|
C16至C31
类型：16位增计数器
|
|
高速计数器
（C）
|
单相
|
范围：-2147483648至+2147483647数
FX0：选择多达4个单相计数器，组合计数器频率不大于2KHz。
FX0s：当使用多个单相计数器时，频率和必须不大于14KHz。只允许单、双相高速计数器同时使用。当使用双相计数器时，最大记数速度必须大于14KHz，计算为（记数边数为5时，2ph计数器速度）+1ph计数器速度。
|
C235至C238
4点（注意C235被锁定）
|
|
单相c/w起始
停止输入
|
C241（锁定）、C242和C244（锁定）3点
|
|
双相
|
C246、C247和C249（都锁定）3点
|
|
A/B相
|
C251、C252和C254（都锁定）3点
|
|
数据寄存器
（D）
|
一般
|
128点
|
D0至D127
类型：32位元件的16位数据存储寄存器对
|
|
锁定
|
128点
|
D128至D255
类型：32位元件的16位数据存储寄存器对
|
|
外部调节
|
范围：0至255 2点
|
通过外部设置电位计间接输入D8013或D8030&D803114数据
|
|
特殊
|
256点（包含D8030，D8031）
|
从D8000至D8255
类型：16位数据存储寄存器
|
|
变址
|
16点
|
V和Z
类型：16位数据存储寄存器
|
|
指标
（P）
|
用于CALL
|
64点
|
P0至P64
|
|
|
用于中断
|
6点
|
100＊至130＊
（上升触发＊=1，下降触发＊=0）
|
|
嵌套层次
|
用于MC和MRC时8点
|
N0至N7
|
|
常数
|
十进位K
|
16位：-32768至+32768
32位：-2147483648至+2147483647
|
|
十六进位H
|
16位：0000至FFFF
32位：00000000至FFFFFFFF
|
|
