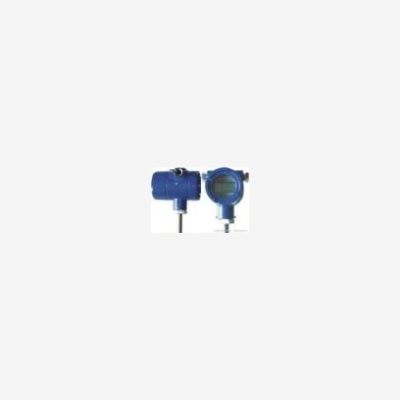

带温度变送器的热电偶、热电阻由热电偶或热电阻和变送器部件组成。
热电偶包括热电偶元件、保护管、接线盒等主要部份；热电阻包括热电阻元件、保护管、接线盒等主要部份；两者的接线盒和保护管相同。
●热电偶元件由铠装热电偶组成；热电阻元件由铠装铂电阻组成。
● 保护管：要求耐高温、耐磨蚀，能承受温度急剧变化，有良好的气密性及足够的机械强度，现采用两种不同牌号的不锈钢管制成。
● 接线盒用铝合金制成，为防水式，防护等级IP54。
● 变送器部件：由壳体、盖板、电路板、接线柱等组成，用硅橡胶浇封方法使电子元件密封在壳体内，因此不可拆卸。
□ 型号规格
●规格表
|
型 号 |
分度号 |
测量范围 ℃ |
|
SBWR-2180 |
E |
0～400 |
|
SBWR-2280 |
K |
0～400 |
|
SBWR-2380 |
S |
600～1600 |
|
SBWR-2680 |
N |
0～400 |
|
SBWR-4180 |
E |
0～600 |
|
SBWR-4280 |
K |
0～1100 |
|
SBWR-4380 |
S |
0～1600 |
|
SBWR-4480 |
B |
0～1600 |
|
SBWR-4580 |
T |
0～400 |
|
SBWR-4680 |
N |
0～1200 |
|
SBWR-4780 |
J |
0～600 |
|
SBWZ-2180 |
Cu50 |
-50～150 |
|
SBWZ-2280 |
Cu100 |
-50～150 |
|
SBWZ-2480 |
Pt100 |
0～500 |
|
SBWZ-4480 |
Pt100 |
-200～500 |
注：其它规格可特殊订货
□ 安装固定位置
●安装固定装置，可分固定螺纹、锥形固定螺纹、固定法兰
等三种形式，其结构尺寸见表。mm
|
直 |
保护管 |
M |
h |
S |
D0 |
流速 |
最高使用 |
||
|
16 |
M27×2 |
32 |
32 |
Φ40 |
80 |
10 |
|||
|
锥 |
20 |
M33×2 |
33 |
36 |
Φ48 |
30 |
|||
|
|
16 |
D2 |
D1 |
D0 |
d0 |
H |
h |
6.4 |
|
|
Φ95 |
Φ65 |
Φ45 |
Φ14 |
15 |
2 |
||||
□ 外形及安装尺寸
●常规型
●智能型
|
置入深度l (mm) |
保护管材料 |
附注 |
|
150、200、250、300、 |
1Cr18Ni9Ti或 |
无固定装置 |
|
固定螺纹 |
||
|
活动法兰式 |
||
|
固定法兰式 |
||
|
75、100、150、 |
1Cr18Ni9Ti |
固定螺纹锥形 |
|
150、200、250、 |
1Cr18Ni9Ti或 |
无固定装置 |
|
固定螺纹 |
||
|
活动法兰式 |
||
|
固定法兰式 |
||
|
75、100、150、 |
1Cr18Ni9Ti |
固定螺纹锥形 |
□ 外部接线图
●常规型
●智能型
