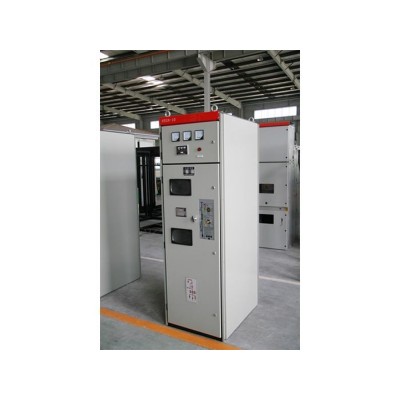

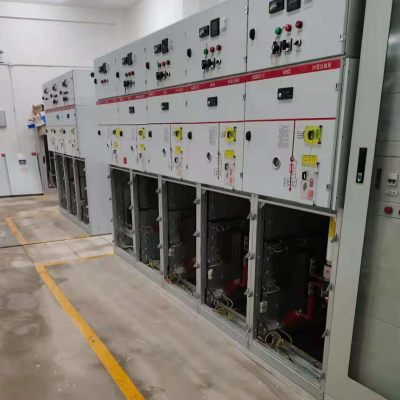

HXGN-12型高压开关柜

一、概述

   HXGN-12高压柜型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压12kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用，对电路起到控制、保护和检测等功能，还可以用于频繁操作的场所，具备完善的“五防”功能。本产品符合我国国家标准GB3906—2006《3.6kV -40.5kV交流金属封闭开关设备》和国际电工委员会标准 IEC29(1990)《1kV以上52kV及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007《3.6kV～40.5kV交流金属封闭开关设备和控制设备》的有关规定。

二、柜体结构

   1、开关柜的结构功能分为手车室、母线室、电缆室、低压室。图1展示了柜体的结构和电器设备的安装。

   2、开关柜为金属外壳，其外壳及隔板包括活门的防护等级为IP4X标准，柜底用钢板封闭。

   3、高压开关柜外壳及隔板采取防腐防锈粉末喷涂措施。

   4、母线、断路器及电缆出线等主要设备采用单独隔室。

   5、开关柜外壳和金属隔板可靠接地，设专用铜材质接地导体，接地导体(大于200mm2)满足额定短时和峰值时耐受电流要求。避雷器柜接地线独立引出接地。各柜接地线有集中接地螺栓，接地线经接地螺栓集中接地。

   6、接地母线能承受柜体的4S额定短路电流时电流而不超过规定温升。

   7、高压开关柜中各组件及其支持绝缘件的外绝缘采用加强型，其爬电比距不小于2.0cm/kV(SMC绝缘)。

   8、断路器、隔离开关、互感器、过电压保护器、避雷器等电气设备的安装位置便于运行中进行检查、巡视、检修，预防性试验及必要的更换等工作。

   9、开关柜内各相导体的相间及相对地间的净距离不小于300mm。

   10、同型产品内额定值和结构相同的组件可实现互换。

   11、在运行位置上的隔离插头能耐受短路冲击电流，并保证接触良好，隔离插头符合SD201规定。

三、手车室安装了导轨，保证可移开单元可靠的在工作位置和试验/隔离位置之间移动。可移开单元从工作位置退到试验/隔离位置时，活门13/14自动关闭,可防止接触到带电体。可移开单元在试验/隔离位置时手车室门仍可完全关闭。此时，断路器分/合指示和储能/未储能指示可通过视察窗观察。断路器的操作时应关好前门。

   1、环网柜，构成环网供电结构所使用的开关柜，是从用途进行定义的。

   2、进线柜，指一段母线的供电来源开关柜，在中压环网结构中，多使用负荷开关，因为很多时候不需要保护功能，也有使用断路器的。

   3、出线柜，指一段母线为负载供电的开关柜，在中压环网结构中，可使用：负荷开关，如果是再往下级母线分配；熔断器+负荷开关组合电器，一般是用在小于1600kVA的变压器保护；断路器，多用于大容量的变压器保护或其它比如电动机保护。

   4、计量柜，对供电的电量进行测量和记录的，简单说就是用来收钱的电度表。里面包括PT，CT和电度表。

四、国家电网公司的反措要求规定：

   高压开关柜应选用“五防”功能完备的加强绝缘型产品，其外绝缘应满足以下条件：

      1、空气绝缘净距离：≥125mm（对12kV），≥360mm（对40.5kV）；

      2、爬电比距：≥18mm/kV（对瓷质绝缘），≥20mm/kV（对有机绝缘）。
