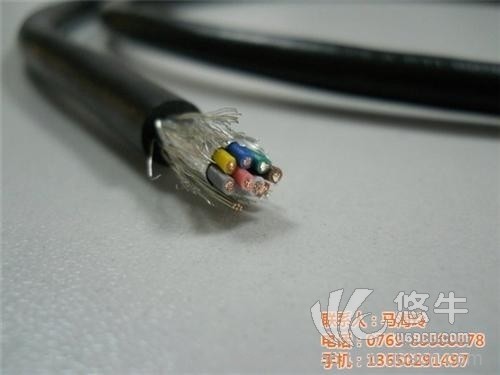

三芯屏蔽线

使用微信扫描二维码分享朋友圈，成交更快更简单！

电焊机电缆的几大特性

 1.YH电缆是在低电压(最zui高电压为200V)大电流的条件下工作，要求具有一定耐性。

 2.焊把线电缆长期允许工作温度不应超过65℃。

 3.电机引接线电缆频繁地移动，扭绕和施放，要求柔软，弯曲性能好。

 4.在施放中易受到尖锐钢铁构件的刮、擦，故要求电缆绝缘抗撕、耐磨等机械性能好。

 5.使用环境条件复杂，如日晒、水沸、接触泥水、机油、酸碱液体等，要求有一定的耐气候性和耐油、耐溶剂性。

  6.有时会碰到热焊件，要求耐热变形性好。

 7.经常移动，要求外径小，重量轻。由于对此种电缆电性能要求不高，且使用环境条件复杂，在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件，防止外来破坏。

线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。  如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三三界,柒拾玖五两倍半,铜线升级算.

给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,

说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

电线规格

北美线材的线规与国内的表示方法不同，是以“AWG”为单位。这里列出一些常用的

线材线规对照表供参考：

 电线电缆的标志上会出现很多字符，各自都代表不同的意思。在此列举一些常

用的字符简介如下：

电源线：

SPT = Service Parallel Thermoplastic（服务性 平行的 热塑性塑料）

HPN = Heater Parallel Neoprene（加热器 平行的 橡胶）

S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T C

Thermoplastic 热塑性塑料

SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet

湿 T C Thermoplastic热塑性塑料

SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic

热塑性塑料

电子线：

Class I 内部使用；Class II 外部使用 Group A 不承受机械磨损；Group B 承受机械磨损

W：潮态环境使用；O：防油；F：防燃料油

FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（Cable in Cable tray）；

FT6：水平燃烧和烟熏测试。

 vw-1是电线的防火等级

 Ul,VW-1测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率500W)燃烧15秒钟，然后停止15秒钟，反复5次。    合格标准为：1、余火焰不可超过60秒钟    2、试样不可烧损25%以上，

 3、垫在底部的外科用棉不可被落下物引燃。
