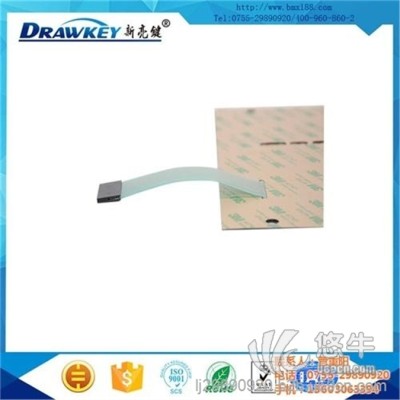

薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操作系统。由面板、上电路、隔离层、下电路四部分组成。为轻触接通式常开开关，正常情况下薄膜开关的上、下触点呈断开状态。按下薄膜开关，上电路的触点向下变形，与下电路的极板接触导通，手指松开后，上电路触点反弹回来，电路断开，回路触发一个信号。薄膜开关结构严谨，外形美观，密封性好。具有防潮湿，使用寿命长等特点。其他薄膜开关广泛应用于电子通讯、电子测量的仪器，工业控制，医疗设备，汽车工业，智能玩具，家用电器等领域。

薄膜开关是具有一定柔性的绝缘材料层和导电材料层组成的，一种多层结构非自锁按键开关。它集按键开关、面板功能标记、读数显示窗、指示灯透明窗、开关电路引出线以及常规面版上所要标注的文字、符号、装饰内容为一体，从而构成电子操纵系统的总成。薄膜开关是采用丝网印刷技术加工而成的，不仅具有对机电产品控制面板外观的装饰作用，更具有操纵整机电路完整的功能作用，是装饰与功能集于一体。薄膜开关产品带来了电子产品及操作系统的根本变革。

 薄膜开关在设计上可以排列组合成薄膜开关键盘，且有多层薄膜组合而成，所有开关之间的连线及引出线是由丝网印刷一次性而成，总厚度一般在1mm以下，因此缩小了体积，减轻了重量，提高了可靠性。

薄膜开关的寿命一般可以达到一百万次以上，弹性薄膜虽然经过百万次的蠕变，但蠕变的幅度很小，但远没有达到薄膜的屈服极限，因此薄膜材料能够承受一百万次以上的寿命而不变形。从另一个方面讲，开关的触点是垂直接触，磨损量很小。

由于薄膜开关是整体密封结构，开关的触点不受有害气体的侵蚀，不易氧化，具有防水防尘的特点，从而更适用于各种恶劣的环境。

工业薄膜开关的特点，应用与分类

2.工业薄膜开关的应用

工业薄膜开关是一种非自琐工业开关。适用于工业开关功率小于1W啊，工作电压：42V（DC）或25V（DC），工作电流小于100 mA工作场合。可广泛应用于一切医疗设备，机械装置。

3.工业薄膜开关的分类

工业薄膜开关可以按使用环境或电路基材两大特征分别进行分类。按环境分类可以分为商用薄膜开关和民用薄膜开关两大类；若按电路基材，即按电路形成方式可分为导电印料印刷电路和覆铜箔蚀刻电路两大类薄膜开关。

①商用薄膜开关

1991年7月1日发布，1992年实施的中华人民共和国机械行业标准JB5045--91《薄膜键盘技术条件》中对薄膜开关高，低温，恒定湿热，温度变化的考核标准为：

高温：（55+/-2）度（72h）

低温：（-40+/-3）度（16h）

恒定湿热：（40+/-2）度{相对湿度为96%+/-（2~3）%，历时96h}

温度变化：-40~50度（5次循环试验后，在正常大气条件下恢复2h

凡是能够通过这种考核条件的且具有薄膜开关一般功能的薄膜开关，通常均可称之为商用薄膜开关，是薄膜开关中最常见也是薄膜开关特色的产品。

商用薄膜开关的面板层通常为PC或PET薄膜为基材，电路基材为导电银浆、或导电银碳浆混合浆料；导电印料的载体采用PET薄膜。出于应用环境和降低制造成本的考虑，其隔离层通常采用廉价的PVC薄膜。

②薄膜开关

两者的区别是使用的环境不同，民用的薄膜开关的使用环境相当恶劣。仅就环境温度而言，其工作条件不仅需要满足-54~70度，同时它还需要接受-55~100度、循环3次的温度冲击。而且在国外民用标准中，高温试验规定工作温度为125度，高温存放温度150度，很明显商用薄膜开关是不适合在这样的恶劣的军事环境中工作的。
