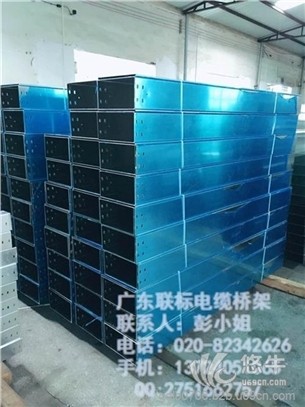

广东联标电缆桥架实业有限公司是一家以专业生产制作镀锌铁线槽、喷涂防火线槽、桥架弯头、梯级式桥架等各类产品的公司,公司现有数控冲床、数控剪板机、普通大型剪板机、折弯机和焊接全套的钣金生产设备,欢迎来电咨询
金属线槽(电缆桥架) 在民用建筑电气线路敷设中得到广泛应用, 是电气线路的重要组成部分。《建筑电气工程施工质量验收规范》(GB 50303 - 2002,以下简称《验收规范》) 第12. 1. 1 条、第14 . 1. 1 条对金属线槽(电缆桥架) 的接地施工质量提出了具体要求。然而由于产品、设计、施工等方面存在着诸多问题, 影响到其接地的施工质量, 给电气线路的安全留下隐患。为此, 本文针对金属线槽(电缆桥架) 接地的若干问题进行探讨与分析。
广东联标电缆桥架实业有限公司是一家以专业生产制作镀锌铁线槽、喷涂防火线槽、桥架弯头、梯级式桥架等各类产品的公司,公司现有数控冲床、数控剪板机、普通大型剪板机、折弯机和焊接全套的钣金生产设备,欢迎来电咨询
金属线槽(电缆桥架) 接地的基本要求
金属线槽(电缆桥架) 是使电线电缆敷设达到标准化、系列化、通用化的敷设装置。它是由托盘、梯架的直通、弯通、附件, 以及支、吊架等构成,用以支承电线电缆的连续刚性结构系统。其结构类型有梯架、有孔托盘、无孔托盘、组装式托盘。金属线槽实际上是电缆桥架的一种, 属于有盖无孔托盘。
《验收规范》的相关要求: 金属线槽(电缆桥架)及其支架接地连接可靠, 其全长应不少于2 处与接地(PE) 干线相连接; 非镀锌金属线槽(电缆桥架) 间连接板的两端跨接铜芯接地线, 其最、小允许截面应不小于4 mm2; 镀锌线槽(电缆桥架) 间连接板的两端可不跨接接地线, 但连接板两端应不少于2 个有防松螺帽或防松垫圈的螺栓连接固定。
广东联标电缆桥架实业有限公司是一家以专业生产制作镀锌铁线槽、喷涂防火线槽、桥架弯头、梯级式桥架等各类产品的公司,公司现有数控冲床、数控剪板机、普通大型剪板机、折弯机和焊接全套的钣金生产设备,欢迎来电咨询
3.5预埋铁的自制加工尺寸不应小于120mm×60mm×6mm;其锚固圆钢的直径不应小于5mm.紧密配合土建结构的施工,将预埋铁的平面放在钢筋网片下面,紧贴模板,可以采用绑扎或焊接的方法将锚固圆钢固定在钢筋网上。模板拆除后,预埋铁的平面应明露、或吃进深度一般在10~20mm,再将用扁钢或角钢制成的支架、吊架焊在上面固定。
3.6钢结构:可将支架或吊架直接焊在钢结构上的固定位置处。也可利用万能吊具进行安装。
3.7金属膨胀螺栓安装
3.7.1金属膨胀螺栓安装要求
