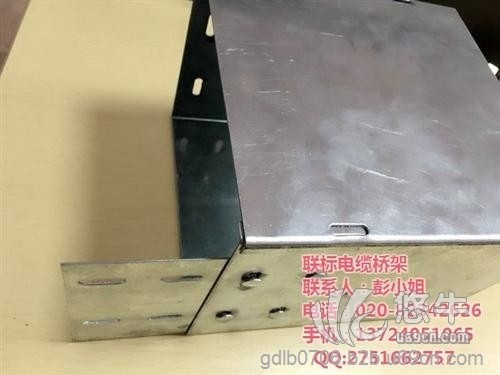

阻燃槽盒

使用微信扫描二维码分享朋友圈，成交更快更简单！

广东联标电缆桥架实业有限公司是一家以专业生产制作镀锌铁线槽、喷涂防火线槽、桥架弯头、梯级式桥架等各类产品的公司，公司现有数控冲床、数控剪板机、普通大型剪板机、折弯机和焊接全套的钣金生产设备，欢迎来电咨询

金属线槽配线安装施工工艺

2.1.4LC安全型压线帽有关要求请见2.1.5有关内容。

   　　2.1.5套管：套管有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线的材质相同、且规格相应的套管。

   　　2.1.6金属膨胀螺栓：应根据容许拉力和剪力进行选择。

   　　2.1.7接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格的接线端子。

   　　2.1.8镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

广东联标电缆桥架实业有限公司是一家以专业生产制作镀锌铁线槽、喷涂防火线槽、桥架弯头、梯级式桥架等各类产品的公司，公司现有数控冲床、数控剪板机、普通大型剪板机、折弯机和焊接全套的钣金生产设备，欢迎来电咨询

金属线槽(电缆桥架) 接地的基本要求

　　金属线槽(电缆桥架) 是使电线电缆敷设达到标准化、系列化、通用化的敷设装置。它是由托盘、梯架的直通、弯通、附件， 以及支、吊架等构成，用以支承电线电缆的连续刚性结构系统。其结构类型有梯架、有孔托盘、无孔托盘、组装式托盘。金属线槽实际上是电缆桥架的一种， 属于有盖无孔托盘。

　　《验收规范》的相关要求： 金属线槽(电缆桥架)及其支架接地连接可靠， 其全长应不少于2 处与接地(PE) 干线相连接; 非镀锌金属线槽(电缆桥架) 间连接板的两端跨接铜芯接地线， 其最、小允许截面应不小于4 mm2; 镀锌线槽(电缆桥架) 间连接板的两端可不跨接接地线， 但连接板两端应不少于2 个有防松螺帽或防松垫圈的螺栓连接固定。

广东联标电缆桥架实业有限公司是一家以专业生产制作镀锌铁线槽、喷涂防火线槽、桥架弯头、梯级式桥架等各类产品的公司，公司现有数控冲床、数控剪板机、普通大型剪板机、折弯机和焊接全套的钣金生产设备，欢迎来电咨询

线槽安装编辑1）线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。2）线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。3）线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。4）非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。5）敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。6）直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。7）金属电缆线槽间及其支架全长应不小于2处与接地（PE）或接零（PEN）干线相连接。8）非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最、小允许截面积不小于BVR-4 mm。9）镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓
