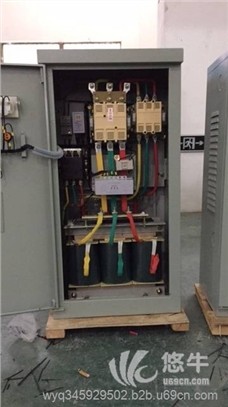

JJ1B自耦减压起动控制柜（本产品均装有塑壳断路器，电动机综合保护器，电流时间转换装置，功能有：过流、断相、三相不平衡、短路、通过起动电流值强迫切换运转等保护功能）
JJ1B自耦减压起动控制柜适用于交流380V（660V）功率至300（500）千瓦的三相鼠笼型感应电动机作为降压起动之用，系利用自耦变压器降压的方法以改善当电动机起动时对电网的影响。
JJ1B自耦减压起动控制柜起动性能
3、本产品起动电动机时，电源进线的起动电流不超过电动机额定电流的3～4倍，其最大起动时间为2分钟（包括一次或连续数次起动时间的总和），若连续起动时间98总和已达2分钟，则起动的冷却时间应不少于4小时才能再次起动，因此本产品仅作长时间歇起动之用，不适宜在频繁操作条件下使用。
JJ1B自耦减压起动控制柜产品结构
4、本产品为箱式防护结构，有自耦变压器、交流接触器、智能数显电机保护器(时间继电器、时间继电器)等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦及以上的产品，具有手动自动两种控制方式，由转换开关进行切换，智能数显电机保护器在0～240秒内可以自动调节控制起动时间，自耦变压器备有额定电压60％（65％）及80％二组抽头，出厂时接在60％（65％）抽头上，如果用户需要用较大的起动转矩，可接在80％抽头上，并有过载、断相及失压保护。
四、 JJ1B自耦减压起动控制柜技术规格
、本产品的主要技术规格如表1规定。
6、起动箱电动机保护器和热继电器电流整定值：
1）、75KW及以下者，保护器的整定电流等于或稍大于电动机的额定电流，但不得大于电机整定电流的1.05倍。（2）、115KW以上者，整定电流等于电动机额定电流乘以控制箱内电流互感器的变比。
（1）、海拔高度不超过
2）、周围介质温度不高于+
（3）、空气相对湿度不大于85％；
（4）、震幅不大于
（5）、于垂直面的倾斜度不超过5度；
（6）、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
JJ1B自耦减压起动控制柜在安装完毕使用前，必需按接线原理图复核接线是否正确，按电动机实际起动时间的要求调整时间继电器的动作时间，按电动机的额定工作电流，调整电动机保护器或热继电器的动作电流，然后进行动作试验。
