萨登汽油发电机逆变环节的主要任务就是将降压电路输出的直流电压通过逆变控制器和 LC 滤波输出稳定的 220V / 50Hz的正弦波。利用 PIC 单片机速度快 , 片内资源丰富的特点设计了专用 SPWM 控制器。它采用单极性调制方式。常用的双极性调制技术由于主逆变电路中同一桥臂的开关器件处于互补导通状态, 所以易发生直通现象, 通常的做法是设置死区, 而这会导致谐波成分增加 ,基波幅值减小, 载波频率的提高受到限制。同双极调制技术相比, 单极调制由于同一桥臂的两个开关管一个是反复通断的 ,另一个是始终截止的 , 处于非互补通断状态, 只需在正弦波控制过零点设置死区时间 , 直通可能性降低 , 但它需要几路相互独立的驱动电源。根据本系统特点, 辅助电源的设计可以很好地解决这个问题, 所以在提高输出波形质量的前提下采用了单极性调制方式。
萨登汽油发电机逆变电源的人机接口电路主要包括系统的工作及故障显示、油箱的低限报警、满载和节油、工作方式的切换以及系统的启停控制等 , 它们大多是通过主控单片机的实现。另外 ,萨登汽油发电机属于独立电源 , 控制系统的供电需利用发电机模块绕组发出的交流电变换而成。由于逆变电路需要几路相互独立的驱动电源 , 为了使电路简洁 , 设计了有多路副输出的反激式开关电源给控制系统供电 , 较好地满足了整个电路的供电要求。

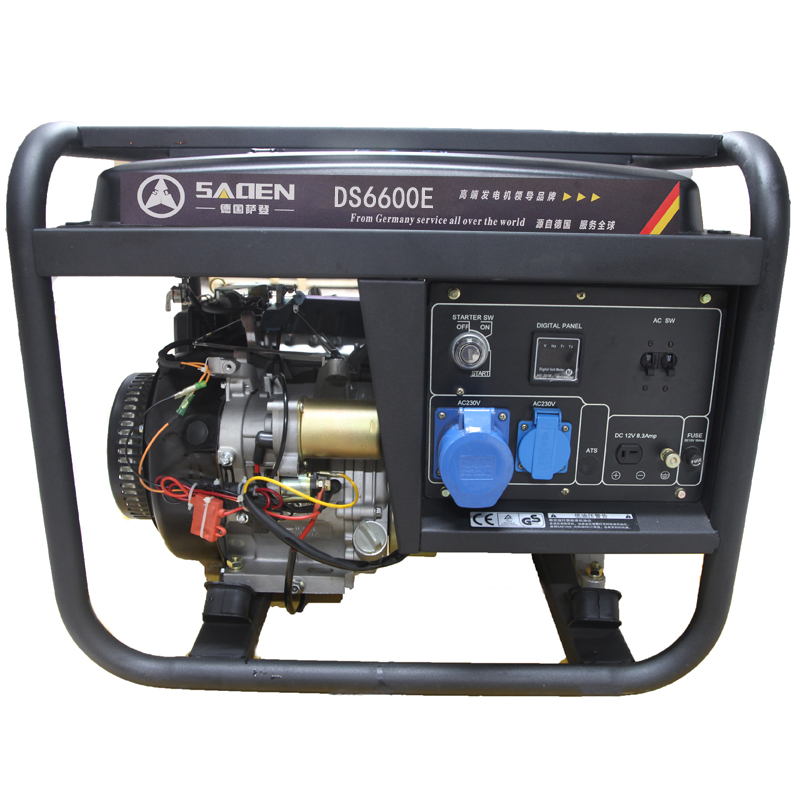

| 6KW单相汽油发电机 | |
| 品牌 | 萨登SADEN |
| 型号 | DS6600/E |
| 频率 (Hz) | 50 |
| 额定功率 (KW) | 6 |
| 最大功率 (KW) | 6.6 |
| 电压 (V) | 220 |
| 电流 (A) | 28.7 |
| 插座 | 1×16A/1×32A |
| 数显表 | LED3 |
| 油箱容量 (L) | 25 |
| 负载运行时间 (小时) | 6.6 |
| 7米负载噪音 (dBA) | 69 |
| 直流输出 (V/A) | 12/8.3 |
| 电瓶 (AH) | 14 |
| 动力参数 | |
| 动力类型 | 汽油 |
| 动力型号 | QD420 |
| 输出功率 (马力) | 15 |
| 起动方式 | 手起动/电起动 |
| 排量 (CC) | 420 |
| 机油容量 (L) | 1.1 |
| 电机参数 | |
| 电机型号 | AL6 |
| 功率因素 | 1 |
| 电压调节方式 | 有刷 |
| 包装参数 | |
| 净重 (Kg) | 84 |
| 毛重 (Kg) | 87 |
| 机器尺寸 长*宽*高 (mm) | 670×540×555 |
