在电缆本体中，芯线外表面不可能是标准圆，芯线对屏蔽层的距离会不相等，根据电场原理，电场强度也会有大小，这对电缆绝缘也是不利的。为尽量使电缆内部电场均匀，芯线外有一外表面圆形的半导体层，使主绝缘层的厚度基本相等，达到电场均匀分布的目的。在主绝缘层外，铜屏蔽层内的外半导体层，同样也是消除铜屏蔽层不平，防止电场不均匀而设置的。为尽量使电缆在屏蔽层断口处电场应力分散，应力管与铜屏蔽层的接触长度要求不小于20mm，短了会使应力管的接触面不足，应力管上的电力线会传导不足（因为应力管长度是一定的），长了会使电场分散区（段）减小，电场分散不足。一般在20~25mm左右。

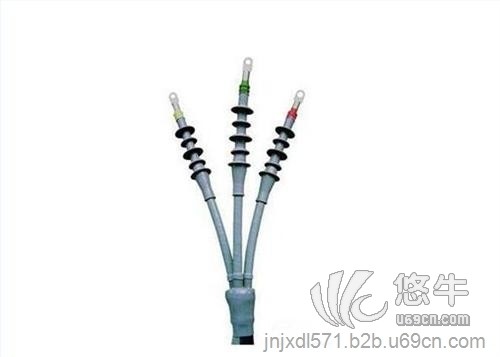

热缩电缆附件俗称热缩电缆头，广泛用于35KV及热缩电缆附件热缩电缆附件以下电压等级的交联电缆或油浸电缆的中间连接和终端上。与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。产品符合GB11033标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。所用材料一般为以聚乙烯、乙烯-（EVA）及乙丙橡胶等多种材料组分的共混物组成。该类产品主要采用应力管处理电应力集中问题。亦即采用参数控制法缓解电场应力集中。主要优点是轻便、安装容易、性能尚好。价格便宜

（二）参数控制法：采用高介电常数材料缓解电场应力集中 高介电常数材料：采用应力控制层---上世纪末国外开发了适用于中压电缆附件的所谓应力控制层。其原理是采用合适的电气参数的材料复合在电缆末端屏蔽切断处的绝缘表面上，以改变绝缘表面的电位分布，从而达到改善电场的目的。另一方法是增大屏蔽末端绝缘表面电容（Cs)，从而降低这部分的容抗，也能使电位降下来，容抗减小会使表面电容电流增加，但不会导致发热，由于电容正比于材料的介电常数，也就是说要想增大表面电容，可以在电缆屏蔽末端绝缘表面附加一层高介电常数的材料。目前应力控制材料的产品已有热缩应力管、冷缩应力管、应力控制带等等，一般这些应力控制材料的介电常数都大于20，体积电阻率为108-1012Ω.cm。
