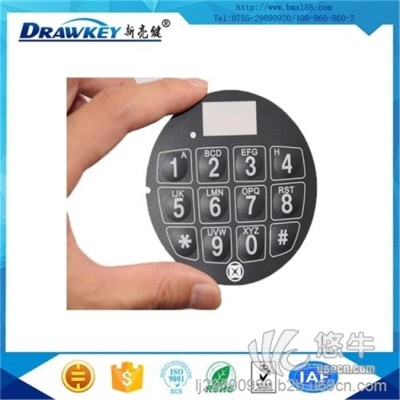

据了解，在上篇的文章中，亮键电子已经为大家讲解过工业薄膜开关是什么了，相信大家都了解它的应用和类型了吧。今天再续接着工业薄膜开关的内容讲，不过本文是讲解薄膜开关的结构知识，希望大家都能好好的浏览以下的内容。

一、面板层

面板层一般在低于0.25MM的PET、PC等无色透光片材丝印上精美图案和文字制作而成，因面板层最主要的作用在于起标识和按键作用，所以选用材料必须具有高透明度、高油墨附着力、高弹性、高韧性等特点。

二、面胶层

面胶最主要的作用是将面板层与电路层紧密相连，以达到密封和连接的效果，此层一般要求厚度在0.05---0.15MM之间，具有高强的粘性和防老化性；在生产中，一般选用专用的工业薄膜开关双面胶，有些工业薄膜开关要求能防水防高温，因此面胶也必须根据需要而使用不同性质的材料。

三、控制电路上层和下层

此层均采用性能良好的聚酯薄膜(PET)作为开关电路图形的载体并在其上用特殊的工艺丝印上导电银浆和导电碳浆，使其具有导电性能，其厚度一般在0.05--0.175MM以内，最常见的是用0.125MM PET。

四、夹胶层

它是处于上电路与下电路层之间并起密封和连接的作用，一般采用PET双面胶，其厚度有0.05--0.2MM不等; 在选择此层材质的时候应充分考虑产品的整体厚度，绝缘性，电路按键包手感和密封性。

五、背面胶层

背胶的采用与工业薄膜开关与何种材质相粘贴紧密相关，比较常采用的有普通双面胶、3M胶、防水胶等。

薄膜开关应用领域非常广泛，主要有微波炉、电磁炉、健身器、足疗仪、饮水机、水温测试计、理疗仪、网络交换机等等！

薄膜开关电性能

工作电压：≤50VDC；

工作电流：≤100mA；

接触电阻：0.5~10Ω；

绝缘电阻：≥100MΩ；

基材耐压：2kDVC；

回弹时间：≤6ms；

回路电阻：50Ω、150Ω、350Ω三档，或以用户需要确定；

绝缘油墨耐压：100VDC。

工业薄膜开关结构 　　

①胶片凸面触感型: 有良好的触感,但使用寿命相对较短；

②凸边框式无触感型: 外表美观,有较强的立体感，但无触感；

③凸边框式触感型: 外表美观, 有较强的立体感，且有触感； 　　

④面版打凸触感型:

(a)型：设计不当时，容易有两段现象, 但面版破损,电器性能亦然存在；

(b)型：不存在两段现象,且结构层少,较经济,若面版破损,电器性能将不存在； 　

⑤金属弹片型： 　

(a)型：为最基本和最常用的结构.弹片既起触感的作用又起上线路的作用；　

(b)型：结构复杂,用于弹片较多较密且不要有跳线的场合. 弹片放于上线路上，上、下线路导电面都向上，上线路需冲孔。此种结构导通时弹片的四个脚与中心点不在同一平面，有“两段”的情况出现。同时，弹片经常处于过度反凹的壮态，时间久了,弹片将出现不反弹的现象，不建议采用； 　　

(c)型：弹片放于上线路上，只起触感的作用，其上线路导电面向下，下线路导电面向上，有“两段”的情况，不建议采用； 　　

(d)型：弹片放于下线路,上、下线皆有走线,弹片既起触感的作用又起将上、下线路连接起来的作用；用于弹片较多、较密且不要有跳线的场合，较(b)型结构简单。设计时要注意线路走线要避开弹片的四条腿，以保证不短路。

⑥发光体型：一定要开底胶模； 　　

(a) LED线路与下线路同层：结构简单，但LED窗要打凸，否则，LED灯会顶起面版；适宜选用高度较矮的小LED灯或LED灯数量较少的场合； 　　

(b) LED线路与下线路不同层：结构复杂，但LED窗不一定要打凸，适宜选用双色LED灯或LED灯数量较多的场合；需开冲孔模和底胶模；

⑦对折式：此类型多可避免跳线且不需灌孔可使导电面可向下，此结构的缺点在对折处容易线路容易折断。

⑧内外框防水型：外框是一个封闭的框，没有走线，对内框起保护作用，防止水气从出线凹槽处进入机壳。

工业薄膜开关技术参数

①工业薄膜开关电性能

工作电压：≤50VDC；

工作电流：≤100mA；

接触电阻：0.5~10Ω；

绝缘电阻：≥100MΩ；

基材耐压：2kDVC；

回弹时间：≤6ms；

回路电阻：50Ω、150Ω、350Ω三档，或以用户需要确定；

绝缘油墨耐压：100VDC。

②工业薄膜开关机械性能

可靠性使用寿命：＞100万次；

闭合位移： 0.1~0.4mm（无触觉）0.4~1.0mm；

健标作力： 15~750g力；

银浆迁移：在55℃，温度90%，56小时后，二线间为10MΩ/50VDC；

银浆线上无氧化，无杂质；

银浆线宽≥0.3mm，间隔0.3mm，线路毛边＜1/3，线路缺口＜1/4线宽；

引脚间距标准 2.54 2.50 1.27 1.25mm；

引出线抗曲度，用d=10mm钢。棍压80次线路不断。

③工业薄膜开关环境性能

工作温度： -20℃～+70℃；

存贮温度： -40℃～+85℃ 温度95%±5%；

大气压： 86～106KPa。

④工业薄膜开关印刷指标

印刷尺寸偏差±0.10mm，外型边线不清编差±0.1mm；

套色偏差±0.11mm/100mm，绝缘油墨全部覆盖银浆线路；

无油墨散，字迹无残缺；

色差不大于二级；

不得有折痕、脱漆；

透明窗透明清洁，色泽均匀，不得有刮伤、***、杂质。
