高压电缆敷设电缆沟有深度要求吗
直埋的是800以上,而且要铺沙盖砖。
5.3.3 直埋敷设于非冻土地区时,电缆埋置深度应符合下列规定:
(1)电缆外皮至地下构筑物基础,不得小于0.3m。
(2)电缆外皮至地面深度,不得小于0.7m;当位于车行道或耕地下时,应适当加深,且不宜小于1m。
5.3.4 直埋敷设于冻土地区时,宜埋入冻土层以下,当无法深埋时可在土壤排水性好的干燥冻土层或回填土中埋设,也可采取其他防止电缆受到损伤的措施。
电缆敷设无特殊要求时不应小于700mm,过农田不应小于1000mm,具体内容可参见国标50168-92<电气装置安装工程电缆线路施工及验收规范>

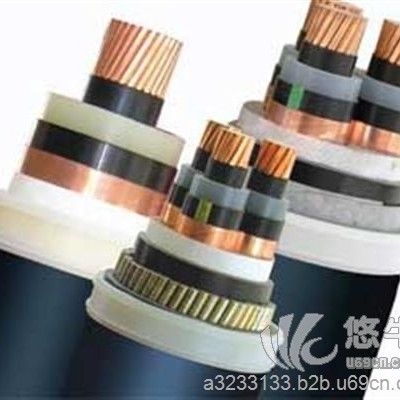

为什么高压单芯交联聚乙烯绝缘电力电缆要采用特殊的接地方式?
电力安全规程规定:35kV及以下电压等级的电缆都采用两端接地方式,这是因为这些电缆大多数是三芯电缆,在正常运行中,流过三个线芯的电流总和为零,在铝包或金属屏蔽层外基本上没有磁链,这样,在铝包或金属屏蔽层两端就基本上没有感应电压,所以两端接地后不会有感应电流流过铝包或金属屏蔽层。但是当电压超过35kV时,大多数采用单芯电缆,单芯电缆的线芯与金属屏蔽的关系,可看作一个变压器的初级绕组。当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层,使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比,电缆很长时,护套上的感应电压叠加起来可达到危及人身安全的程度,在线路发生短路故障、遭受操作过电压或雷电冲击时,屏蔽上会形成很高的感应电压,甚至可能击穿护套绝缘。
此时,如果仍将铝包或金属屏蔽层两端三相互联接地,则铝包或金属屏蔽层将会出现很大的环流,其值可达线芯电流的50%--95%,形成损耗,使铝包或金属屏蔽层发热,这不仅浪费了大量电能,而且降低了电缆的载流量,并加速了电缆绝缘老化,因此单芯电缆不应两端接地。[个别情况(如短电缆或轻载运行时)方可将铝包或金属屏蔽层两端三相互联接地。]
采用非线性电阻材料---非线性电阻材料(FSD)也是近期发展起来的一种新型材料,它利用材料本身电阻率与外施电场成非线性关系变化的特性,来解决电缆绝缘屏蔽切断处电场集中分布的问题。非线性电阻材料具有对不同的电压有变化电阻值的特性。当电压很低的时候,呈现出较大的电阻性能;当电压很高的时候,呈现出较小的电阻性能。采用非线性电阻材料能够生产出较短的应力控制管,从而解决电缆采用高介电常数应力控制管终端无法适用于小型开关柜的问题。
非线性电阻材料亦可制成非线性电阻片(应力控制片),直接绕包在电缆绝缘屏蔽切断处上,缓解这一点的应力集中的问题。
4、中低压电缆附件主要种类
中低压电缆附件目前使用得比较多的产品种类主要有热收缩附件、预制式附件、冷缩式附件。它们分别有以下特点:
4.1 热收缩附件
所用材料一般为以聚乙烯、乙烯-醋酸乙烯(EVA)及乙丙橡胶等多种材料组分的共混物组成。该类产品主要采用应力管处理电应力集中问题。亦即采用参数控制法缓解电场应力集中。主要优点是轻便、安装容易、性能尚好,价格便宜。
应力管是一种体积电阻率适中(1010-1012Ωcm),介电常数较大(20--25)的特殊电性参数的热收缩管,利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。这一技术一般用于35kV及以下电缆附件中。因为电压等级高时应力管将发热而不能可靠工作。
其使用中关键技术问题是:
要保证应力管的电性参数必须达到上述标准规定值方能可靠工作。另外要注意用硅脂填充电缆绝缘半导电层断口出的气隙以排除气体,达到减小局部放电的目的。交联电缆因内应力处理不良时在运行中会发生较大收缩,因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm,以防收缩时应力管与绝缘屏蔽脱离。热收缩附件因弹性较小,运行中热胀冷缩时可能使界面产生气隙,因此密封技术很重要,以防止潮气浸入。
4.2 预制式附件
所用材料一般为硅橡胶或乙丙橡胶。主要采用几何结构法即应力锥来处理应力集中问题。 其主要优点是材料性能优良,安装更简便快捷,无需加热即可安装,弹性好,使得界面性能得到较大改善。是近年来中低压以及高压电缆采用的主要形式。存在的不足在于对电缆的绝缘层外径尺寸要求高,通常的过盈量在2~5mm(即电缆绝缘外径要大于电缆附件的内孔直径2~5mm),过盈量过小,电缆附件将出现故障;过盈量过大,电缆附件安装非常困难(工艺要求高)。特别在中间接头上问题突出,安装既不方便,又常常成为故障点。此外价格较贵。
其使用中关键技术问题是:
附件的尺寸与待安装的电缆的尺寸配合要符合规定的要求。另外也需采用硅脂润滑界面,以便于安装,同时填充界面的气隙。预制附件一般靠自身橡胶弹力可以具有一定密封作用,有时可采用密封胶及弹性夹具增强密封。
浅谈高压电缆接地的问题
高压电力电缆的铜屏蔽和钢铠一般都需要接地,两端接地和一端接地有什么区别?制作电缆终端头时,钢铠和铜屏蔽层能否焊接在一块?制作电缆中间头时,钢铠和铜屏蔽层能否焊接在一块?
35KV高压电缆多为单芯电缆,单芯电缆在通电运行时,在屏蔽层会形成感应电压,如果两端的屏蔽同时接地,在屏蔽层与大地之间形成回路,会产生感应电流,这样电缆屏蔽层会发热,损耗大量的电能,影响线路的正常运行,为了避免这种现象的发生,通常采用一端接地的方式,当线路很长时还可以采用中点接地和交叉互联等方式。
在制作电缆头时,将钢铠和铜屏蔽层分开焊接接地,是为了便于检测电缆内护层的好坏,在检测电缆护层时,钢铠与铜屏蔽间通上电压,如果能承受一定的电压就证明内护层是完好无损。如果没有这方面的要求,用不着检测电缆内护层,也可以将钢铠与铜屏蔽层连在一起接地(我们提倡分开引出后接地)。
2.XLPE电缆直流耐压试验存在的问题
高压试验技术的一个通用原则:试品上所施加的试验电压场强必须模拟高压电器的运行工况。高压试验得出的通过或不通过的结论要代表高压电器中的薄弱点是否对今后的运行带来危害。这就意味着试验中的故障机理应与电器运行中的机理有相同的物理过程。按照此原则,XLPE电缆进行直流耐压试验的问题主要表现在以下几个方面:
2.1直流电压下,电缆绝缘的电场分布取决于材料的体积电阻率,而交流电压下的电场分布取决于各介质的介电常数,特别是在电缆终端头、接头盒等电缆附件中的直流电场强度的分布和交流电场强度的分布完全不同,而且直流电压下绝缘老化的机理和交流电压下的老化机理不相同。因此,直流耐压试验不能模拟XLPE电缆的运行工况。
2.2 XLPE电缆在直流电压下会产生“记忆”效应,存储积累单极性残余电荷。一旦有了由于直流耐压试验引起的“记忆性”,需要很长时间才能将这种直流偏压释放。电缆如果在直流残余电荷未完全释放之前投入运行,直流偏压便会叠加在工频电压峰值上,使得电缆上的电压值远远超过其额定电压,从而有可能导致电缆绝缘击穿。
