地电阻的电流无关，其值仅为两相短路电流的一半。保护器所受工频电压将由两相短路决定。

②由于保护器所受工频电压比方案二低得多，所以其残压及护层所受冲击电压比方案二要小得多。

③护层所受工频电压仍受接地电阻以及流经接地电阻的电流影响，可达很高数值。

④当三相绝缘接头距离较大时，为了减少引线上冲击压降的有害作用，可将保护器直接跨接在绝缘接头上，即采用△接法，此时保护器所受电压为UAc，但护层所受冲击电压仍为K(UAC/2)不变。

B4 电缆金属护套一端互联接地加均压线(方案四)

如图B4所示，护层所受电压计算公式见表B4。

图B4 电缆金属护套一端互联接地加均压线

3.2.1 一般资料

a.电缆线路的长度、走向、地形和高差；

b.城市规划部门确认的用地批准书和有关地下建筑物的资料及近期城市建筑用地计划；

t.电缆的排列方式和金属护套接地方式；

d.特殊敷设方式(如水下敷设)及个别线路的特殊要求；

e.敷设电缆时的可能最低环境温度。

3.2.2 地下敷设

a.为确定金属护套结构、铠装型式和外护套型式(如防腐、防鼠、防白蚁、防潮等)所需的敷设条件；

b.埋设深度；

c.沿电缆线路敷设的土壤种类(即沙土、粘土、人造回填材料)及其热阻系数，且需说明上述资料是实测值还是假设值；

d.在埋设深度上土壤的最高、最低和平均温度；

e.遇有热源(如热力管道)应尽量避开，若靠近热源或运行中的电缆线路，要附有说明；

f.电缆沟槽、排管或管线的长度以及工井之间的距离；

g.排管或管子的数量、内径和构成材料；

h.排管或管子之间的距离。

3.2.3 空气中敷设

a.最高和最低空气平均温度；

b.敷设方式(即直接敷设于墙上、支架上等；单根或成组；隧道、排管等)；

c.对敷设于户内、隧道中或排管中的电缆的通风方式；

d.阳光直接照射在电缆上的情况；

e.特殊条件，如火灾危险以及防火措施。

4 电缆绝缘水平选择

4.1 U0类型的选择

电线电缆的使用规格是怎么计算的？电线电缆功率计算口诀

我司集研发、生产、销售于一体，系电线电缆骨干型企业。多年来以国内先进的生产设备和检测设备为依托，致力于为国内工程即时输送各类电线电缆、特种电缆产品。供应的电线电缆先后通过了ISO9001-2000质量管理体系认证，国家强制性产品认证（CCC认证），并获得国家质量技术监督总局颁发的生产许可证。采购电线电缆，欢迎致电：0550-7531581 7029566  Tel:13955097078 （田经理）

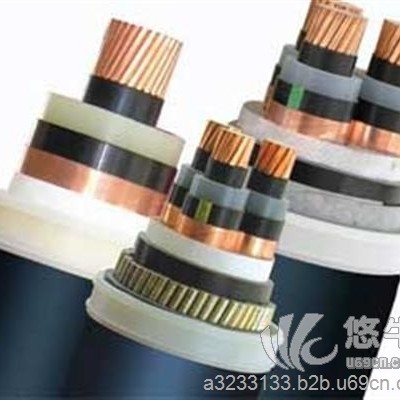

低烟无卤电力电缆

执行标准

Q/CT3208.2-2010

用途

本产品参照法国RCCE及NF系列标准，国际电工委员会IEC60502、IEC60332-3、IEC601034等标准生产。产品在着火后不延燃，具有无卤、低烟、无毒、无腐蚀等特性，适用于核电站、地下设施、隧道、高层建筑以及广播电视台等场合，作固定敷设在额定电压35kV及以下的电力线路中作输配电之用。

产品型号及名称

型号 名 称

WDZ-YJE 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃电力电缆

WDZ-YJLE 铝芯交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃电力电缆

WDZ-YJE22 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套钢带铠装阻燃电力电缆

WDZ-YJLE22 铝芯交联聚乙烯绝缘无卤低烟聚烯烃护套钢带铠装阻燃电力电缆

WDZ-YJE32 铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套细钢丝铠装阻燃电力电缆

WDZ-YJLE32 铝芯交联聚乙烯绝缘无卤低烟聚烯烃护套细钢丝铠装阻燃电力电缆
