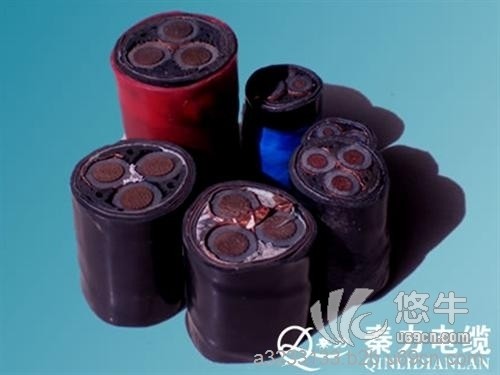

高压电缆

使用微信扫描二维码分享朋友圈，成交更快更简单！

 高压电缆选用导则(一)

 DL401-91

 第一部分1-7章

 本导则参照采用国际电工委员会IEC 183-1984《高压电缆选用导则》。

 1 主题内容与适用范围

 本导则适用于交流50Hz、额定电压1kV以上供输配电的各种类型电力电缆。本导则就电缆的使用条件、绝缘水平、结构型式、导体截面和终端等附件的选择提供指导。

 2 定义

 2.1 电缆和附件的电压值

 2.1.1 Uo--设计时采用的电缆的每一导体与屏蔽或金属护套之间的额定工频电压。

 2.1.2 U--设计时采用的电缆的任何两个导体之间的额定工频电压。

 2.1.3 Um--设计时采用的电缆的任何两个导体之间的工频最高电压。Um应等于或大于在正常运行状态下电缆所在系统内，在任何时间内能持续在任何一点的工频最高电压，但不包括由于事故和突然甩负荷所造成的暂态电压升高。

 2.1.4 Up1--设计时采用的电缆的每一导体与屏蔽或金属护套之间的雷电冲击耐受电压之峰值。

 2.1.5 Up2--设计时采用的电缆的每一导体与屏蔽或金属护套之间的操作冲击耐受电压之峰值。电缆的额定电压值列于表1。

 表1 电缆的额定电压值kV

地电阻的电流无关，其值仅为两相短路电流的一半。保护器所受工频电压将由两相短路决定。

②由于保护器所受工频电压比方案二低得多，所以其残压及护层所受冲击电压比方案二要小得多。

③护层所受工频电压仍受接地电阻以及流经接地电阻的电流影响，可达很高数值。

④当三相绝缘接头距离较大时，为了减少引线上冲击压降的有害作用，可将保护器直接跨接在绝缘接头上，即采用△接法，此时保护器所受电压为UAc，但护层所受冲击电压仍为K(UAC/2)不变。

B4 电缆金属护套一端互联接地加均压线(方案四)

如图B4所示，护层所受电压计算公式见表B4。

图B4 电缆金属护套一端互联接地加均压线

输电线路在综合考虑技术、经济等各项因素后所确定的最大输送功率，称为该线路的输送容量。输送容量大体与输电电压的平方成正比。因此，提高输电电压是实现大容量或远距离输电的主要技术手段，也是输电技术发展水平的主要标志。目前国内外（包括欧美发达国家）普遍采用架空线路做为输送电能的最主要方式。

2．电力电缆线路

电力电缆一般由导线、绝缘层和保护层组成，有单芯、双芯和三芯电缆。

地下电缆线路多用于架空线路架设困难的地区，如城市或特殊跨越地段的输电。目前采用电缆方式送电，主要是从城市景观和线路安全角度考虑。但电缆线路故障查找时间和维修时间非常长，给电网运行的可靠性和用户的正常用电带来严重的影响。所以在电网建设中，用电缆线路全部替代架空线路还是无法实现的。
