一、概述

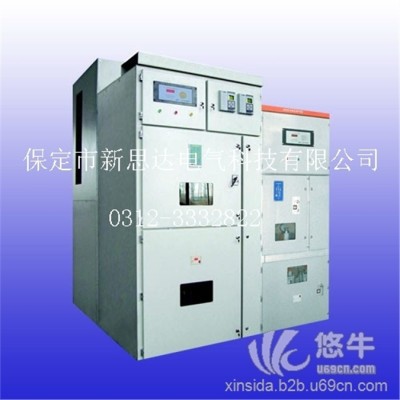

针对目前小接地电流系统存在的问题，保定新思达电气科技有限公司研制了NS-XHG型消弧消谐柜。 本设备利用微机控制技术、过电压保护技术和真空高压开关等组成一套自动保护系统，在中性点非有效直接接地电力系统中，可以对雷电、操作、谐振以及弧光接地等各类过电压进行限制；采用限制故障相的恢复电压及恢复电压的上升速度，快速消除间隙性弧光接地故障，采用短接母线上的PT开口三角绕组，消除非线性谐振故障，另外本装置还具有准确的接地选线功能和跳闸功能，为快速故障定位和故障排除提供依据，极大提高该类电网运行的安全性及供电的可靠性。可广泛应用于我国的电力、冶金、化工、煤炭和石油等行业的35kV及以下中性点非有效接地的配电网中。
二、功能特点
1 过电压保护功能，限制雷电过电压、操作过电压和相间过电压。
2 替代消弧线圈，消除间歇性弧光接地故障，并具有限制弧光接地过电压的功能。
3 判断接地故障，区分弧光接地、高阻接地和金属性接地，并记录接地故障信息，保存最近20次接地故障信息，装置掉电数据永不丢失。
4 能区分单相接地和铁磁谐振，快速消除PT铁磁谐振。
5 替代电压互感器柜，提供电压监测功能。
6 选线功能：最大36路选线功能，快速准确查找单相接地故障线路。
7 远动功能：二进制方式进行编码（可选）。
8 PT一次、二次侧断线报警功能。
9 高压限流熔断器熔断报警功能。
10 通讯功能：装置可以通过RS-232或RS-485通讯口与上位机通讯。
三、技术参数
1、外形尺寸
装置的标准尺寸(6kV、10kV)：1000×1500×2300mm (宽×深×高)；
装置的标准尺寸(35kV)：2000×2400×2930mm (宽×深×高)；
(也可根据用户要求，特殊生产。)
2、结构
2.1 智能控制器
2.2 穿墙套管
2.3 高压隔离开关
2.4 隔离开关操作机构
2.5 高压限流熔断器
2.6 高压熔断器
2.7 单相真空接触器
2.8 电压互感器
2.9 TPB过电压限制器
3、装置的基本原理
3.1 控制原理
当系统发生单相接地时，ZK智能控制器将对PT 检测的电压信号Uao、Ubo、Uco、U△的进行计算处理，判断接地相别和接地属性，根据接地属性控制器作出如下处理：
如果接地故障是稳定的金属性接地或高阻接地，则控制器发出故障相别及接地属性（金属接地、高阻接地）的指示信号。同时控制器配有微机选线功能，选出单相接地的故障线路.
如果接地故障是不稳定的间歇性弧光接地，则判定接地的相别，同时发出指令使接触器中对应的一相接地。这时，系统由不稳定的弧光接地转变成稳定的金属性直接接地，故障相的对地电压降为零，故障点的弧光消失，其他两相的对地电压稳定在线电压。
故障相接触器在动作接地后，经过几秒钟延时，控制器令接地的接触器断开一次。若接触器断开后再无弧光接地故障现象，说明这一次接地故障是暂时性的，系统恢复正常运行，控制器返回原始状态。若接触器断开后再次出现弧光接地故障，则控制器认定这一故障为永久性的弧光接地.如果为母线弧光接地则接触器再次重合，控制器将按照预先设定的程序发出警告信号，告知值班人员故障发生的相别，闭锁等待用户处理。在接触器断开接地点的过程中出现的短暂的过电压，由TPB进行限制。
接触器第二次（连续的同一相）闭合接地后不再分开，只有当故障线路自动或者人工切除后，由中控室或现场给控制器发送复归指令， 控制器收到复归指令后，让接触器断开，系统恢复正常。
如果ZK智能控制器判断发生PT断线或高压限流熔断器熔断，则发出警告信号，并将故障通过通过通讯上传到后台。
多套装置并联运行时，如果母线并联，只能有一套装置投入运行，应闭锁其他母线上的装置。
本装置加装有高压限流熔断器，以防止因控制器误判断或误接线引起的相间短路。
3.2 消谐原理
当系统发生铁磁谐振时，ZK控制器控制消谐继电器在PT的开口三角投入消谐电阻，消耗谐振能量，达到消谐的目的。
3.3 选线原理
ZK控制器采用比幅比相法、零序阻抗变化等多种选线算法进行综合表决，判断系统馈线中的接地线路，并将结果发送到上位管理机，极大地提高了接地选线的准确率和可靠性。
四、使用条件
1、环境温度：-25℃～+55℃；
2、大气压：80～110Kpa；
3、环境湿度：月平均最大相对湿度低于95％，机壳表面无凝露；
4、没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾爆炸危险的物质。
五、订货须知
订货时请告知系统电压及额定电流。
