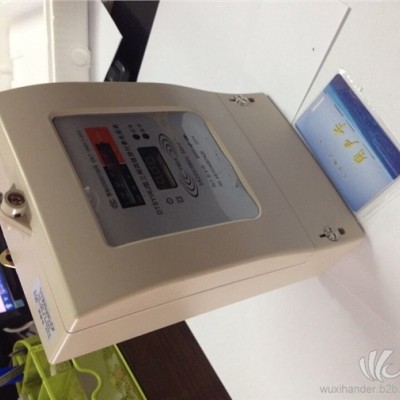

预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表单相电子式预付费电能表 选型使用说明书

商铺/商业办公楼/商业综合体/农贸市场/菜市场/汽配城/建材市场/五金商贸城/小商品市场/商业地产预付费电能表如何正确选型？

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：5(20)A、 数码管和字轮双显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：10(40)A、数码管和字轮双显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：15(60)A、数码管和字轮双显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：20(80)A、数码管和字轮双显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：5(20)A、 数码管单显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：10(40)A、数码管单显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：15(60)A、数码管单显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：20(80)A、数码管单显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：2.5(10)A、数码管和字轮双显示、一卡通、E57卡、侧面刷卡

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：2.5(10)A、2级表、数码管和字轮双显示、一卡通、E57卡、侧面刷卡、限容拉闸后刷卡恢复

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：5(20)A、 2级表、数码管和字轮双显示、一卡通、E57卡、侧面刷卡、限容拉闸后刷卡恢复

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：10(40)A、 2级表、数码管和字轮双显示、一卡通、E57卡、侧面刷卡、限容拉闸后刷卡恢复

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：15(60)A、2级表、数码管和字轮双显示、一卡通、E57卡、侧面刷卡、限容拉闸后刷卡恢复

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相表：20(80)A、 2级表、数码管和字轮双显示、一卡通、E57卡、侧面刷卡、限容拉闸后刷卡恢复

• 预付费电表/多用户电表/多用户预付费电表/IC卡预付费电表/非接触IC卡单相电表：5(30)A、数码管和字轮双显示、一卡通、E57卡、侧面刷卡、限容拉闸后刷卡恢复

1、产品介绍

1.1 工作原理

    用户持IC卡到供电部门交款购电，供电部门用售电管理机将购电量写入IC卡中，用户持IC卡在感应区刷非接触式IC卡（简称刷卡，下同），即可合闸供电，供电后将卡拿走。当表内剩余电量等于报警电量时，拉闸断电，此时用户在感应区刷卡即可恢复供电；当剩余电量为零时，自动拉闸断电，用户必须再次持卡交费购电，才可以恢复用电。

1.2 主要特点

A.非接触式IC卡预付费电能表采用非接触式IC卡技术，防水、防潮、防尘、抗磨损、抗外界电磁攻击。

B.机械字轮和LED双显示（数码管单显时无此功能），避免在任何情况下发生用户纠纷。

C.采用美国Microchip单片机及ATMEL非易失性IC存储器等进口元器件，保证了产品的可靠性、易用性和安全性。

D.不同用户的IC卡在相互的电能表中不起作用。

E.不同供电部门的IC卡不能通用。

F.IC卡双向传递数据，通过IC卡回送表内用电数据，方便管理。

G.当有反接窃电时，同样记录用电，具有一定的防窃电功能。

H．一卡通技术，5个电能表或其他新天牌智能表可以共用一张非接触式IC卡。

2、技术指标

2.1 准确度等级：1.0级或2.0级（详见标牌）。

2.2 基本电流Ib（额定最大电流Imax）：2.5（10）A 、5（20）A、10（40）A、15（60）和20（80）A。

2.3 电表常数：3200 imp/kWh、1600 imp/kWh（详见标牌）。

2.4 参比电压：220V。
2.5 参比频率：50Hz。

2.6 工作电压范围：220±20%VAC。

2.7 功耗＜0.5W。

2.8 环境工作条件：-20℃～+55℃，相对湿度不超过85%（+25℃）。

2.9 断电情况下表内数据可保存10年。

2.10 起动：在参比电压、参比频率及COSΦ=1.0条件下，当负载电流为0.4%Ib时，电能表采样指示灯能连续闪烁。

2.11 潜动：电能表在施加115%额定电压，电流回路断开时，电能表采样指示灯不闪烁。

2.12 绝缘：电能表的所有线路对表壳间能经受波形为1.2/50μs，峰值为6kV的脉冲电压，在相同极性下冲击10次，不出现电弧放电和击穿现象。电能表的线路对地绝缘经受频率为50Hz的实际正弦波形的交流电压2kV历时一分钟的试验不击穿。

3、安装与使用方法

3.1 电能表应在符合工作条件的环境中安装使用，不应受到振动和冲击。在有污秽和可能损坏电能表的场所，应用保护箱保护。

3.2 接入电能表的电压应符合参比电压值，电流不应超过额定最大电流值，应按接线图进行接线。

3.3 本表在出厂时，电能表中有10kWh（度）电可供使用，新装用户在开户前必须用清零卡将电能表内数据清零。

3.4一卡通电能表在开户前需用设置卡设置电能表读写卡的使用区号，新装用户在第一次购电时，非接触式IC卡预付费电能表的卡放在管理机感应区上，由管理系统生成一张开户卡，将此卡在感应区刷一下，电能表自动读取卡中数据并记录在内存中，以后用户持此卡就可正常购电。使用此卡的智能表分别读取对应区号的数据进行购电。

3.5用户每次购电后，将IC卡在电能表感应区刷一下，电能表自动识别电能编号等信息，无误时读取有关数据，并自动将购电量与电能表中的剩余电量累加，必须将IC卡中购电量传送到电能表中后方可将IC卡拿走，否则不能再次充值。

3.6 若用户想查看自己的用电情况，可将自己的IC卡在电能表上刷一下，电表将依次显示总用电量、剩余电量等信息。

3.7 当表中剩余电量少于100kWh时，显示屏常亮，提醒用户购电。

3.8 当表中剩余电量等于报警值（20kWh）时，拉闸断电，再次提醒用户购电，刷卡后可暂时恢复供电，剩余电量为零时电表将自动拉闸断电。

3.9可用检查卡检查电能表的显示和拉、合闸功能是否完好。使用检查卡时，电能表会根据继电器当前状态反动作一下（合闸的电能将拉闸；拉闸的电能表将合闸）。刷检查卡拉（或合）闸后刷卡、停电再来电、用1度电后电能表合（或拉）闸恢复原供电状态。

3.10电能表可使用用户卡设置限容功率（充值时在软件中设置并可更改，限容功率的设置不要超过下表的范围），当用电功率大于设定的限容功率时电能表拉闸断电，刷用户卡可恢复供电，不需要限容功能的将限容功率设置为0。

3.11 电表显示标记含义

4、校验

脉冲信号输出是无源的光耦输出，脉冲输出信号为3200 imp /kWh或1600 imp/kWh（详见标牌）。

5、外形、安装尺寸及接线图

5.1 外形、安装尺寸

6、成功应用案例
