ZN85-40.5/1600

使用微信扫描二维码分享朋友圈，成交更快更简单！

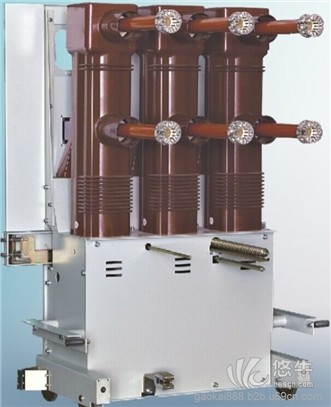

 ZN85-40.5高压真空断路器，系额定电压40.5KV,三相交流50HZ的户内高压开关设备。断路器为手车式结构，可与KYN61-40.5开关柜配套使用，断路器配置可靠的联锁单元，满足用户的"五防"保护.功能。相关配套的产品有：隔离手车、熔断器带避雷器手车以及PT手车。

     一、概述

ZN85-40.5高压真空断路器采用高绝缘性能的灭弧室，满足高海拔3000米以内地区使用要求。断路器采用复合绝缘结构，满足正常运行条件下的绝缘要求。并有效的减小了断路器的体积，总体布局合理、美观，简洁。

   操动机构采用专门设计的弹簧操动机构，输出曲线与灭弧室的要求配合良好。其性能更适40.5K真空断路器的特点和要求，具有很高的可靠性，使用寿命长，检修方便，机构免维护。断路器手车采用丝杠螺母推进装置，带有超越离合器，可轻松开关柜中移动手车，是手车行程范围精确靠；配套强制机械闭锁方式，满足开关柜"五防"功能要求。

   二、性能要求：

     1、ZN85-40.5型断路器符合GB、DL及IEC有关标准。

     2、断路器为弹簧操动机构，控制及操作电压为DC220V。控制电压波动范围为+10~-15％。

    3、手车的推进、抽出灵活方便，对仪表室无冲击。

    4、同类型、同规格手车具有良好的互换性。

    5、主回路隔离触头表面镀银，动触头采用弹簧捆绑式梅花触头，可避免动、静触头不对正时接触电阻的增加。

    6、相间及相对地的空气距离不小于300㎜，如达不到的部位则采用复合绝缘      7、绝缘件的爬电比距按凝露型考虑，瓷绝缘≥18㎜/KV，有机绝缘≥20㎜/KV

    8、绝缘子具有高的憎水性，在设备使用期间，不会降低机械和介电强度。

    9、与开关柜配合,可实现防误操作要求:防止误分、误合断路器；防止带负荷推进、拉出手车；防止带电合接地开关；防止带接地开关送电；防止误入带电间隔。机械与电气闭锁优先选用机械闭锁，在机械闭锁无法实现时采用电气闭锁。

   10、真空泡采用陕西宝光真空泡，在断路器开关质保期内真空泡露气，破损等问题供方应及时给予现场安装或更换，以保证正常运行。

   11、在每台手车的醒目位置，均有铭牌，内容符合DL403标准的规定，字体清晰，用防气候、防腐蚀材料制作。

   12、断路器的运输及储存，应对可能发生较为不利的空气温度、湿度条件，采取相应的防范措施。

      三、质量保证及实验

  1、出厂时应有出厂检验报告，合格证，安装使用说明书。

  2、断路器出厂前按国标规定的有关项目逐台进行检测和实验。

      四、运输包装

  断路器应按有关要求进行包装盒运输，内部具有防碰撞措施，外包装详细标明禁止标志。
