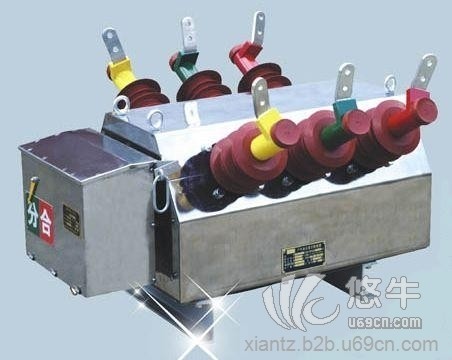

10 ZW6-12高压断路器价格

产品概述

     ZW6-12/630-12、20型户外真空断路器适用于12KV及以下交流50Hz的三相电力系统。 主要用于农网和城网作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。

使用环境条件ZW6-12高压断路器价格ZW6-12高压断路器价格ZW6-12高压断路器价格

(1)周围空气温度上限+40℃，下限-40℃；

(2)海拔高度不大于2000m；

(3)相对湿度：日平均不大于95%，月平均不大于90%；

(4)风压不超过700Pa(相当于风速34m/s)

(5)空气污秽程度按GB5582规定为Ⅳ级；

(6)地震烈度不超过8度。

技术参数

断路器的额定技术参数见表1

序号 名称 单位 参数

1 额定电流 KV 12

2 额定绝缘水平

 1min

 干试

 KV 42

耐压 湿试(对地) 34

雷电冲击耐压(峰值)

   75

3 额定电流 A 630

4 额定频率 Hz 50

5 额定短路开断电流 KA 12.5、16、20

6 额定关合电流(峰值)   31.5、40、50

7 额定峰值耐受电流 KA 31.5、40、50

8 额定短时耐受电流4s   12.5、16、20

9 操作顺序   分——0.3s——-合分——180s——合分

10 额定短路电流开断次数

 次 30

11 机械寿命 次 10000

12 额定操作电压配CT弹簧操作机构 V DA24V、48V、AC、DC110V、220V

13 触头允许磨损厚度 mm 3

14 过电流脱扣器额定电流 A 5

15 重量 Kg 130(标准型)

断路器的装配调整参数见表2

序号 项目 单位 参数

1 触头开距 mm 9±1

2 触头超程 3±1

3 平均合闸速度 m/s 0.6±0.2

4 平均分闸速度 1.0±0.2

5 触头合闸弹跳时间 ms ≤2

6 三相分闸同期性 ms ≤2

7 合闸时间 s ≤0.1

8 合闸时间 最高操作电压 s ≤0.06

最低操作电压 ≤0.1

9 每相回路直流电阻 μΩ ≤200

10 相间中心句距(灭弧室端) mm 193
