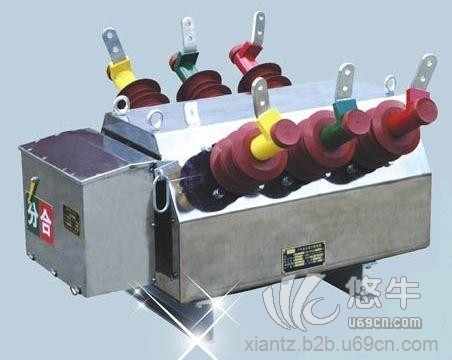

5 西安*ZW6-12*真空断路器

ZW6-12,ZW6-12G户外高压真空断路器 ZW6-12/630-12.5,ZW6-12/630-20,ZW6-12/T630-12.5,ZW6-12/T630-20,ZW6-12G/630-12.5,ZW6-12G/630-20,ZW6-12G/T630-12.5,ZW6-12G/T630-20 ZW6-12系列真空断路器为额定电压10KV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。 周围空气温度：上限+40℃，下限-40℃； 海拨高度：<2000m; 相对温度：日平均不大于95%，月平均不大于90%； 风压：不超过700Pa（相当于风速34m/s） 空气污秽程度按GB5582规定为IV级； 地震烈度不超过8度。

 西安*ZW6-12*真空断路器

西安*ZW6-12*真空断路器

西安*ZW6-12*真空断路器

ZW6-12G户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备.

户外真空断路器综合了目前国内柱上断路器的优点，天正电气吸收了柱上的自动分段器的成熟经验，性能上领先于国外国内同类产品

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适

用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

     本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维

护的原理和方法等内容。 序号 项目 单位 数值

 功能；ZW6-12断路器电流有630A-16KA 20KA 25KA 1000-16KA 1000-20KA 1000-25KA 1250-20KA 1250-25KA

 2、结构特点

    2.1 该断路器由三相支住、机构箱组成，结构简单明了，六相支柱及电流互感器采用户内

环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用CT23G弹簧操动机

构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高

；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

    2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧、安全、免维护、

体积小、重量轻（＜130kg）和使用寿命长等特点。

    2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。

    2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，

也可与重合控制器配合组成重合器。

    2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达2万次。

    2.6 断路器的安装方式可采用单杆或双杆座装方式。

     4.3 贮存

     本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应

定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对

是否完整和相符。

ZW6-12/630-12.5

ZW6-12/630-20

ZW6-12系列户外高压真空断路器（以下简称断路器），是三相交流50Hz、12kV的户外高压配电设备，用于断、关合电力

系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。断路器配用CT23弹簧操动机构，可实现电动储能、电

动分合闸，也可物动储能和手动分、合闸。

ZW6-12G系列户外高压真空断路器一隔离开关组合电器（以下简称组合电器），是由ZW6-12系列户外高压真空断路器与隔

离开关组合而成，除具备ZW6-12系列户外高压真空断路器的功能外，该组合电器有明显可见断口，加装可靠的机械联锁，具

有防误操作功能；断路器合闸时，隔离开关不能分闸；断路器分闸时，隔离开关方能分合闸；隔离开关分合闸不到位时，断

路器不能合闸；根据用户需要，断路器可内装100/5、200/5、及600/5的电流互感器。配套合适的控制系统，可作为重合器

或分段器，是城乡电网无油化改造的首选产品。
