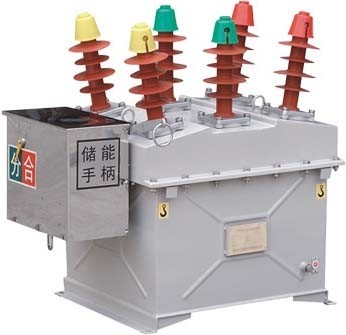

详细描述: ZW8-12高压断路器
概述
ZW8－12系列户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8－12G是由ZW8－12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用，也可自备电源，有内置PT与外置PT。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动而成。
型号及其含义

主要技术参数
序号 名称 单位 数据
6.3KA 12.5KA 20KA
1 额定电压 kV 12
2 最高工作电压 kV 12
3 额定电流 A 630
4 额定短路负载开断电流 kA 6.3 12.5 20
5 额定短路关合电流(峰值) kA 16 31.5 50
6 额定峰值耐受电流 kA 16 31.5 50
7 额定短时1min耐受电流 kA 6.3 12.5 20
8 额定绝缘水平 工频耐压(干式) kV 42
雷电冲击耐压(峰值) 75
9 额定操作顺序 分-0.3S-合分-180S-合分
10 机构寿命 次 10000
11 额定短路开关电流开关次数 次 30
12 操作机构额定合闸电压 V 110,220
13 操作机构额定分闸电压 V 110,220
14 触头开距 mm 11±1
15 超行程(触头弹簧压缩长度) mm 3
16 三相分、合闸不同期性 ms ≤2
17 触头合闸弹跳时间 ms ≤2
18 平均分闸速度 m/s 1.0±0.2
19 平均合闸速度 m/s 0.7±0.15
20 分闸时间 最高操作电压下 s 0.015-0.05
最低操作电压下 0.03-0.06
21 合闸时间 s 0.025-0.05
22 各相主回路电阻(组合断路器主回路电阻) μΩ ≤120(≤200)
23 动静触头允许磨损累计厚度 mm 3

使用环境条件

环境温度：上限+40t下限-30。C

海拔高度：《1000m

风压：≤700Pa（相当风速34m/s）

空气污秽程度：III级

无经常性剧烈震动

主要技术参数 　

断路器的装配调整参数　
序 号 名 称 单位 参数
1 触头开距 mm 9±1
2 触头超程 3±1
3 平均合闸速度 m/s 0.6±0.2
4 平均分闸速度 1.0±0.2
5 触头合闸弹跳时间 ms ≤2
6 三相分闸同期性 ms ≤2
7 合闸时间 s ≤0.1
8 分闸时间 最高操作电压 ≤0.06
最低操作电压 ≤0.1
9 每相回路直流电阻 μΩ ≤200
10 相间中间距（灭弧室端） mm 193
