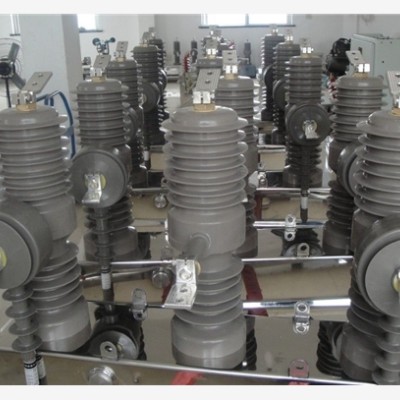

1西安天正厂家为你介绍；ZW32-12高压断路器

2使用环境条件

1、海拔：≤2000m及以下；

2、周围空气温度：上限+30℃，下限-40℃；

3、风压不超过700Pa(相当于风速34m/s)；

4、振幅：无常性剧烈震动；

3结构特点

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。

2、2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。

5、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

4主要技术参数ZW32-12高压断路器

1 额定电压 KV 12

2 额定电流额 A 630

3 工频耐压（lmin） kV 42

4 雷电冲击耐压（峰值） kV 75

5 额定短路开断电流 KA 12.5、16、20

6 额定短路关合电流（峰值） 　KA 31.5、40、50

7 额定峰值耐受电流 KA 31.5、40、50

8 额定短路耐受电流4s KA 12.5、16、20

9 额定操作顺序 　 分-0.3s-合分-180s-合分

10 额定短路电流开断次数 次 30

11 机械寿命 次 10000

12 动静触头允许磨损厚度 mm 3

13 重量 kg 80、95（带隔离）

14 极间中心距离 mm 340±1.5

5. 动作原理

5.1 手动机构动作原理

合闸操作：先拉动储能手柄进行储能，所施操作力矩由小变大，当合闸弹簧过中瞬时，合闸弹簧释放能量，促使储能系统逆时针旋转并带动拐臂转动，带动传动轴使断路器合闸，同时分闸拐臂扣住分闸半轴，使断路器处于合闸状态；机构在合闸状态下，凸轮与转动轴套脱离，机构不能再次合闸。
分闸操作：断路器合闸后，拉动分闸手柄或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。
5.2 电动机构动作原理
储能操作：拉动储能手柄，或储能电机转动，在传动齿轮的带动下使凸轮转动，合闸弹簧被逐渐拉长，当弹簧过中后，凸轮由定位件保持不再转动，断路器处于准备合闸状态；同时凸轮与传动轴脱离，使机构不能再次储能。
合闸操作：储能完毕后，拉动手动合闸手柄或给合闸线圈施加电压，使合闸半轴转动，合闸拐臂与合闸半轴解扣，合闸弹簧释放能量，带动传动轴使断路器合闸，同时分闸弹簧被储能。机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后，合闸半轴被联锁装置扣住，避免机构误合闸。在合闸已储能状态，机构处于重合闸状态，可实现“O-0.3S-CO***一次重合闸操作。
分闸操作：断路器合闸后，拉动分闸手柄或给分闸线圈施加电压或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。
注：操动机构过流线圈为短时工作制，不能长时间通流
