1、  用途和工作条件

1．1用途

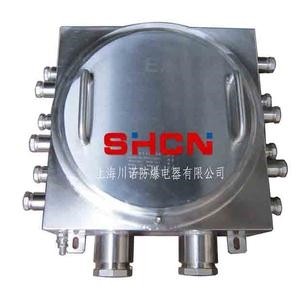

BXJ系列防爆接线箱（以下简称接线箱），适用于II类、B级、C级T6组以下级别组别的含有爆炸性气体混合物的场所中，在交流50Hz、额定电压380V、额定电流至200A以下电路，作为连接各种电气设备接线、分线使用。

1．2工作条件

a．   海拔不超过2000m；

b．  周围空气温度不高于+60℃，不低于-40℃；

c．   空气相对湿度不大于90%（+20℃时）；

d．  垂直安装倾斜度不大于5°；

e．   无明显摇动和强烈冲击振动的地方；

f．   无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；

g．  无滴水和其它液体侵入的地方；

2、  结构与特点

2．1型号含义

BXJ -□/□D□/□L□/□X□/□R□/□

进线口数/螺纹

右进线

进线口数/螺纹

下方进线

进线口数/螺纹

左方进线

进线口数/螺纹

上方进线

额定电流

端子数量

接线箱

2．2主要技术参数见表：

2．2结构概述

a．   接线箱按照GB3836.1~3-2000标准要求设计制造，并经国家指定检验机关检验合格，颁发合格证；

b．  接线箱可采用ZL102铸铝合金铸造成型，或采用高强腐不锈钢板焊接而成，或经济型的钢板焊接而成，进出线口方向、数量、端子数及公称直径可根据用户要求任意变化，钢管布线和电缆布线均可，电缆布线须配备电缆夹紧密封接头。

3、安装与维修

3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；

3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；

3．3接线箱的内外接地必须良好可靠；

3．4安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，保证密封及电缆不得松动，不使用的接线口应用密封圈和金属垫片加以封堵；

3．5维修检查时必须先断开电源后方可开盖；

4、订货须知

订货时应写清接线箱的完整型号、名称、规格及订货数量。

例：BXJ-16/30防爆接线箱，端子数为16个、额定电流为30A、上方进线、进线口螺纹G25，1个，下方出线，出线口螺纹G15，4个。
