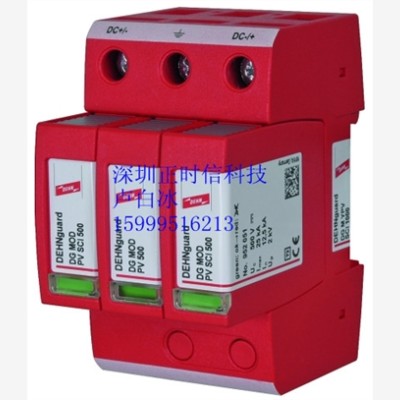

浪涌保护器

使用微信扫描二维码分享朋友圈，成交更快更简单！

DG M YPV SCI 600 FM

DG M YPV SCI 1000 FM

DG M YPV SCI 1200 FM

依据EN 61643-11, SPD

2级

2级

2级

依据IEC 61643-1, SPD

II级

II级

II级

光伏系统最大直流电压UCPV

≤600V

≤1000V

≤1200V

最大持续工作直流电压[(DC+/DC-)-->PE]UC

300V

500V

600V

总放电电流(8/20μs) Itotal

40kA

40kA

30kA

标称放电电流(8/20μs) [(DC+/DC-)-->PE]In

12.5kA

12.5kA

12.5kA

最大放电电流(8/20μs) [(DC+/DC-)-->PE]Imax

25kA

25kA

25kA

电压保护水平Up

≤2.5kV

≤4kV

≤4.5kV

5kA时，电压保护水平Up

≤2kV

≤3.5kV

≤4kV

响应时间tA

≤25ns

≤25ns

≤25ns

工作温度范围TU

-40℃…+80℃

-40℃…+80℃

-40℃…+80℃

内置熔丝切断能力

30 kA/1000V d.c

30 kA/1000V d.c

30 kA/1000V d.c

工作状态/故障指示

绿/ 红

绿/ 红

绿/ 红

最小安装导线截面积

1.5mm2单股线/软线

1.5mm2单股线/软线

1.5mm2单股线/软线

最大安装导线截面积

35mm2多股线/25mm2软线

35mm2多股线/25mm2软线

35mm2多股线/25mm2软线

安装方式

35mmDIN轨, 依据EN 60715

35mmDIN轨, 依据EN 60715

35mmDIN轨, 依据EN 60715

外壳材料

红色热塑性材料,

UL 94V-0

红色热塑性材料,

UL 94V-0

红色热塑性材料,

UL 94V-0

防护等级

IP 20

IP 20

IP 20

尺寸

3mods, DIN 43880

3mods, DIN 43880

3mods, DIN 43880

认证

UL

UL

UL

遥信触点类型

浮动切换触点

浮动切换触点

浮动切换触点

交流切换能力

250V/0.5A

250V/0.5A

250V/0.5A

直流切换能力

250V/0.1A; 125V/0.2A; 75V/0.5A

250V/0.1A; 125V/0.2A;

75V/0.5A

250V/0.1A; 125V/0.2A; 75V/0.5A

遥信终端的横截面积

最大1.5mm2单股线/软线

最大1.5mm2单股线/软线

最大1.5mm2单股线/软线

订购信息

型号

DG M YPV SCI 600 FM

DG M YPV SCI 1000 FM

DG M YPV SCI 1200 FM

货号

952 516

952 515

952 517

包装单位

1 pc (s)

1 pc (s)

1 pc (s)
