冷缩电缆终端头

使用微信扫描二维码分享朋友圈，成交更快更简单！

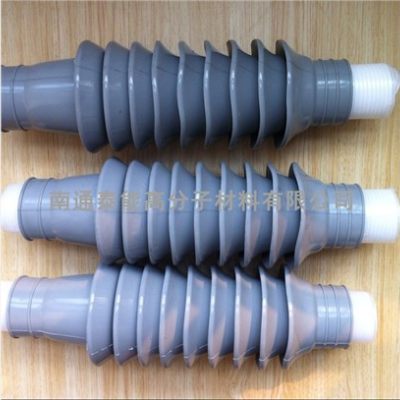

供应35kv户外冷缩电缆三芯终端头 液体硅橡胶全冷缩电缆头价格

冷缩电缆附件安装过程

1.安装冷收缩分支套。将冷收缩分支套置于线芯分叉处，先抽出下端内部塑料螺旋条，然后再抽出三个指管内部塑料螺旋条，在线芯分叉处收缩压紧。

2.从钢屏蔽带末端10mm处开始绕包半导电带直到覆盖电缆绝缘10mm，然后返回到铜屏蔽带上，要求半导电带与绝缘交界处平滑过渡(无明显台阶)。

3.压接接线端子。

4.安装冷收缩绝缘件。先用清洗剂擦净电缆绝缘及接线端于压接处．并在包绕半导电带及附近绝缘表面涂少许硅脂。套入冷收缩绝缘件到安装说明书所规定的位置，抽出塑料螺旋条，在电缆绝缘上收缩压紧(若接线端子平板宽度大于冷收缩绝缘件内径时，则应先安装冷收缩绝缘件，然后压接接线端子)。

5.安装冷收缩护套管。将三根冷收缩护套管分别套在三根线芯上、下部覆盖分支套指管15mm，抽出管内塑料螺旋条，在线芯铜屏蔽上收缩压紧。若为加长型户内终端头，则用同样方法收缩第二根冷收缩护套管，其下端与第一根搭接15mm。护套管末端到线芯末端长度应等于安装说明书规定的尺寸。

6.从护套管口向上留一段铜屏蔽(户外终端头留45mm，户内终端头留30mm)，其余剥去。

留下10mm半导电层，其余半导电层剥去，并按接线端子孔深加1omm剥去线芯末端绝缘。

7.用绝缘橡胶带包绕接线端子与线芯绝缘之间的间隙，外面再包绕耐漏痕带。

8.在三相线芯分支套指管外包绕相色标志带。

9.按制造厂提供的安装说明书规定的尺寸剥去电缆外护层、钢带(若有钢带)、内护层及线芯问填料(钢带剥切长度主要由线芯允许弯曲半径和规定的相间距离来确定，但需考虑与所提供的套在线芯上的冷缩护套管长度相适配)。内护层留10mm，钢带留25mm。然后将电缆端部约50mm长一段外护层擦洗干净。

10.安装接地线。在钢带以上约65mm处的线芯铜屏蔽上分别安装接地铜环，并用恒力弹簧将接地编织铜线和三条铜带一起固定在钢带上。若要求钢带与线芯屏蔽分开接地，则应另取10mm2编织铜线用恒力弹簧固定在钢带上，然后用聚丙烯防腐胶带绕包覆盖，再将线芯屏蔽接地编织铜线与三根线芯接地铜带连接引出。

注意：钢带接地线和线芯屏蔽接地线在终端头内不可有电气上的连通。为了防止水汽沿接地线进入电缆，在外护层上先用防水带包2层，将接地线夹在中间，外面再包2层防水带。
