单路高清VGA可调型长线驱动器

使用微信扫描二维码分享朋友圈，成交更快更简单！

VGA立体声音视频长线传输器概述
、台式PC、笔记本电脑、多媒体中控视频展台以及HD-DVD播放机输出的VGA(5线VGA-RGBHV或3线VGA-RsoGB),YPbPr 数字高清视频或3路-CVBS复合视频通常是单端非平衡视频信号，VGA立体声音视频长线传输器的作用是将RGBHV非平衡信号经广播级直流视频缓冲（供本地VGA显示输出）至350MHz广播级视频补偿，经调制、编码、加权加重、增益转换成预加重并且具+6dB至+10dB增益放大、5段EQ极点均衡的分量视频信号输出。R、L立体声音频信号经音频编码合成后，采用高达225V/us压摆率（极品瞬态层次响应）、信噪比仅为1.9nV/root Hz、24bit/40Mbps及125MHz带宽的发烧级立体音频编码及驱动、分配信号输出（适用于24bit-CD、MP3音质），采用屏蔽VGA电缆和立体声音频电缆传输。
VGA立体声音视频长线传输系列产品于业界首家采用外接USB供电（同时预设+9/12V外接电源插座），具本地VGA-音频输出、远程频率补偿保护等功能。
　　
UC0401AST VGA立体声音视频长线传输器的传输距离可达65米至180米。适用于通用显示设备（投影机、显示器、TFT-LCD TV、PDP）相连接和下级级联，矩阵-切换器衰减补偿，网络办公、视频会议，网吧应用对VGA信号的放大延长补偿，VGA格式最高可兼容米。UC0401A/BST使用屏蔽VGA视频线为传输线，非常适用于工业控制、医疗、多媒体教学、KVM、液晶广告工程、大屏幕显示幕墙、视频监控等各类需要VGA信号中长距离传输的应用。采用一线制VGA立体声音视频延长器可以大量节约节约工程设备及维护成本。

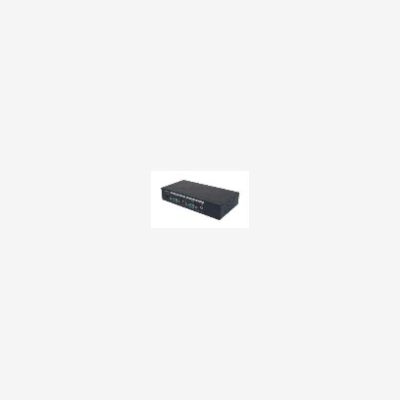

UCV0401E-ADJ 可调型超长高清VGA-立体声线路驱动器
220米超长距离具有清晰度红绿蓝-色调亮度调节

适用于解决中长距离VGA电缆传输造成的高频信号丢失、重影和亮度还原
行场同步信号数字驱动解决部分工控机-DVR-笔记本电脑VGA传输不兼容问题

产品概述:

UCV0401E-ADJ可调型VGA超长线驱动器采用高达125M至680MHz大规模图形图像6极点非线性均衡加权补偿集成电路，采用高保真白电平还原型直流耦合放大电路，输入端口为标准的VGA-DB15母头单端输入，内置输入匹配、3阶高清滤波、输入输出雷击-ESD-浪涌隔离防护、图像清晰度调节-RGB色调/亮度可变增益调节、双匹配线路输出、图像重建滤波、行场同步输入匹配、行场同步信号数字驱动、立体声信号地回路隔离、立体声信号输入输出匹配、立体声信号3阶滤波等高性能高保真电路，本设备具有极强的共模干扰抑制、卓越的防雷防静电防浪涌能力和适应性极强的工业级工作温度，分辨率最高可高达2560X1600，最远延长距离可达220米，线材好时可达300米。

本产品采用宽大的防锈防电磁场干扰金属机壳，机身具有良好手感的磨砂喷漆工艺。非常适用于解决中长距离VGA电缆传输造成的高频信号即图像轮廓丢失、拖尾、重影和亮度还原，内置的行场同步信号数字驱动整形功能解决部分工控机-DVR-笔记本电脑VGA传输不兼容问题，为多媒体广告传媒-酒店信息管理发布系统-大屏幕图像拼接-高清投影视频会议系统-多媒体信息指挥系统-多媒体教学-银行/证券/金融-医疗电子-国家级重点工程-军事演习的最佳选择。

产品应用:
本产品安装在电缆传输的前端或后端，即VGA信号源一端或显示设备一端。
①前端使用情况：可调型VGA-立体声长线发送器
1. VGA信号源输出信号，采用随机配送的高质量(带屏蔽磁环)VGA电缆，连接到VGA长线驱动器的VGA输入端(VGA IN)。
2. 驱动器的VGA输出端(VGA OUT)与VGA电缆相连。

3. 调节清晰度电位器使图像清晰度达到最佳效果，同时调节红(R) 绿(G) 蓝(B)进行喜***调-亮度调节。调节时要注意使用调节小起子用力适中，避免用力过大损坏电位器。
4. VGA长线驱动器必须采用+12VDC电源适配器(随机配送)，与VGA驱动器连接。
② 末端使用情况：可调型VGA-立体声长线***器
1. VGA视频传输电缆末端，连接驱动器的VGA输入端(VGA IN)。

2. 调节清晰度电位器使图像清晰度达到最佳效果，同时调节红(R) 绿(G) 蓝(B)进行喜***调-亮度调节。调节时要注意使用调节小起子用力适中，避免用力过大损坏电位器。
3. VGA长线驱动器VGA输出(VGA OUT)视频输出端是恢复后的VGA视频信号输出。

产品性能：
1. 125MHz-亮度-680MHz轮廓，6极点非线性均衡加权补偿
2. 清晰度连续调节，RGB色调-亮度电位器连续可调
3. 数字同步信号整形驱动，兼容各种VGA信号源和显示设备
4. 视频直流耦合放大电路，确保白电平(亮度)高保真回复
5. 输入输出音视频匹配、滤波电路确保高品质高清晰音视频还原
6. 支持VGA-立体声信号高达1至12级一线制级联
7. 支持VGA, SVGA, XGA, SXGA,WXGA,UXGA,QXGA
8. 最高支持2560X1600分辨率，最远传输距离高达220米
9. 立体声音频地回路隔离、DDC2、DDC3全面支持(可选)
10.极强共模干扰抑制、防雷防静电防浪涌、工业级温度、工程级产品
