gps2主动防护网规格

使用微信扫描二维码分享朋友圈，成交更快更简单！

　起加固作用的标准主动防护系统（包括GAR2、GPS2、GER2和TECCO-65A、SPIDE）, 在作用原理上类似于喷锚和土钉墙等面层护坡体系，但因其柔性特征能使系统将局部集中荷载向四周均匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。

主动防护网雷昇简单类型：边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳） 边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳（D0/08/300钢绳网+上下沿锚固+上下沿（或横向）支撑绳）[2]

普通型号：系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉[或边沿（上沿）锚固（钢索锚杆2-4m距4.5m）+纵横向支撑绳（2-∮16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）]

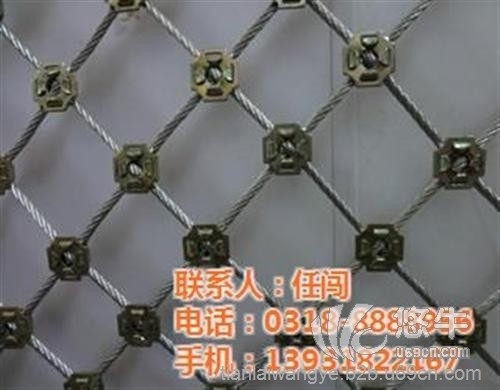

主动防护网结构配置：钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。

常用主动防护网结构配置及防护功能

主动边坡防护网型号：GAR1

网型：DO/08/300

支撑绳: Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳

缝合绳: Φ8

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。

备注:单层钢丝绳网,锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GAR2

网型：DO/08/300

支撑绳: Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳

缝合绳: Φ8

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围。

备注:单层钢丝绳网,孔口凹坑+张拉，锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GPS1

网型：DO/08/300  SO/2.2/2.25*10.2

支撑绳: Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳

缝合绳: Φ8

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。有小块落石时选用。

备注:双层网（钢丝绳网+钢丝格栅）,锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GPS2

网型：DO/08/300  SO/2.2/2.25*10.2

支撑绳: Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳

缝合绳: Φ8

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。

备注:双层网（钢丝绳网+钢丝格栅）,锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GER1

网型： SO/2.2/2.25*10.2

支撑绳： Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳

缝合绳:用≥Φ2.2铁线缝合

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。落石块体较小且寿命要求较短时采用。

备注：单层钢丝格栅网，锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GER2

网型： SO/2.2/2.25*10.2

支撑绳：Φ16系统钢丝绳锚杆+Φ12横向支撑绳

缝合绳:用≥Φ2.2铁线缝合

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围。危石块体较小且寿命要求较短时采用。

备注：单层钢丝格栅网，锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GTC-65A

网型：TC/65

支撑绳：预应力钢筋锚杆+孔口凹坑，根据需要选用边界支撑绳和钢丝绳锚杆

缝合绳: Φ8

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。能满足可达100年的防腐寿命要求，但其加固能力仅为70%-80%左右，不适于体积大于1m3的大块孤危石。

备注：单层高强度钢丝格栅网

主动边坡防护网型号：GTC-65B

网型：TC/65

支撑绳： Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳

缝合绳: Φ8

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。能满足可达100年的防腐寿命要求，不适于体积大于1m3的大块孤危石。

备注：单层高强度钢丝格栅网，锚杆长度2m-3m,抗拔力不小于50KN
