1 编网、支撑绳及拉锚系统所用钢丝绳应符合GB/T8918—1996的规定，其钢丝强度不应低于1770MPa，热镀锌等级不低于AB级。

2 钢丝格栅编织用钢丝应符合GB/T343—1994的规定，热镀锌等级不低于AB级，其中高强度钢丝格栅亦可采用重量不低于150g/m2的锌铝合金镀层处理。

3 环形网用钢丝用符合GB/T343—1994的规定，其钢丝强度不应低于1770MPa，热镀锌等级不低于AB级或采用重量不低于150g/m2的锌铝合金镀层处理。

4 钢柱构件钢材应符合GB/T700—1988的规定，并应进行防腐处理。

5 热扎工字钢应符合GB/T700—1988和GB/T706—1988的规定。

6 如有特殊要求，可由供需双方协商确定。

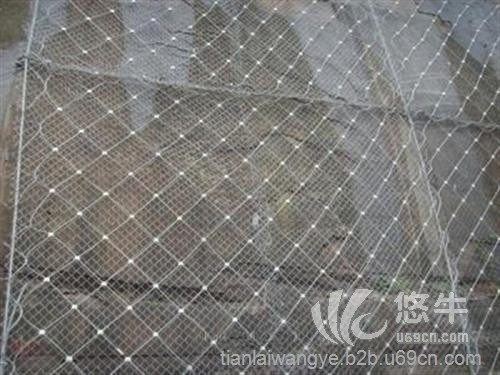

　起加固作用的标准主动防护系统（包括GAR2、GPS2、GER2和TECCO-65A、SPIDE）, 在作用原理上类似于喷锚和土钉墙等面层护坡体系，但因其柔性特征能使系统将局部集中荷载向四周均匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。

常用主动防护网结构配置及防护功能

主动边坡防护网型号：GAR1

网型：DO/08/300

支撑绳: Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳

缝合绳: Φ8

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。

备注:单层钢丝绳网,锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GAR2

网型：DO/08/300

支撑绳: Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳

缝合绳: Φ8

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围。

备注:单层钢丝绳网,孔口凹坑+张拉，锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GPS1

网型：DO/08/300  SO/2.2/2.25*10.2

支撑绳: Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳

缝合绳: Φ8

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。有小块落石时选用。

备注:双层网（钢丝绳网+钢丝格栅）,锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GPS2

网型：DO/08/300  SO/2.2/2.25*10.2

支撑绳: Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳

缝合绳: Φ8

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。

备注:双层网（钢丝绳网+钢丝格栅）,锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GER1

网型： SO/2.2/2.25*10.2

支撑绳： Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳

缝合绳:用≥Φ2.2铁线缝合

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。落石块体较小且寿命要求较短时采用。

备注：单层钢丝格栅网，锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GER2

网型： SO/2.2/2.25*10.2

支撑绳：Φ16系统钢丝绳锚杆+Φ12横向支撑绳

缝合绳:用≥Φ2.2铁线缝合

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围。危石块体较小且寿命要求较短时采用。

备注：单层钢丝格栅网，锚杆长度一般2m-3m,抗拔力不小于50KN

主动边坡防护网型号：GTC-65A

网型：TC/65

支撑绳：预应力钢筋锚杆+孔口凹坑，根据需要选用边界支撑绳和钢丝绳锚杆

缝合绳: Φ8

主要防护功能：

坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。能满足可达100年的防腐寿命要求，但其加固能力仅为70%-80%左右，不适于体积大于1m3的大块孤危石。

备注：单层高强度钢丝格栅网

主动边坡防护网型号：GTC-65B

网型：TC/65

支撑绳： Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳

缝合绳: Φ8

主要防护功能：

围护作用，限制落石运动范围，部分抑制崩塌的发生。能满足可达100年的防腐寿命要求，不适于体积大于1m3的大块孤危石。

备注：单层高强度钢丝格栅网，锚杆长度2m-3m,抗拔力不小于50KN
