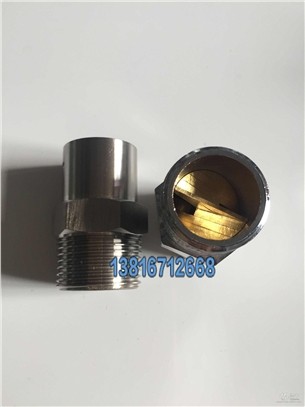

ZSTWB高速水雾喷头是水雾喷水灭火系统执行部件。该喷头通常与供水管网、控制阀门、探测报警器等组成自动喷水灭火系统（如雨淋喷水灭火系统等），用来扑救电气设备、可燃液体火灾等，广泛用于保护电厂的发电设备、大型变压器、液化石油储罐以及安装在工厂、商场、宾馆、仓库、楼房等场所灭火、控火、防护和冷却。该喷头根据需要可以水平方向安装，也可下垂方向安装。特殊规格的水雾喷头，如椭圆形水雾、矩形水雾等，可用于水幕隔离。

ZSTWB高速水雾喷头工作原理

该系列水雾喷头是将一定压力的水流分解成两股水流，一股是沿内壁运动而具有离心速度的旋转水流。另一股是具有轴向速度的直水流、两股水流在喷头的喷口处汇合，以其合成速度由喷口喷出而形成雾化，喷出的水雾比较均匀，按照一定的雾化角均匀地喷射到被保护对象的外表面上，以达到冷却和窒息，控制火灾和扑灭火灾。离心雾化芯-高速水雾喷头的主要内件：分为双孔交叉式和四孔旋转式，其流量和雾化水滴的直径是不一样的，双孔交叉式的是把水分成两路直角反射撞击后喷射出来，而四孔旋转式是把水分成四路在旋转到底部的时候撞击在一起然后喷射出来。

ZSTWB高速水雾喷头技术性能

1】推荐使用水压在0.35MPa（3.5kg）到2.5MPa（25kg）之间。

2】可选用角度：60、90、120其他角度（误差值±5%）

3】可先用流量：16、21、24、26、30、34、40、43、53、63、67、80、86、107、117、160、200、300其他流量（误差值±5%）。

4】可选用尺寸：DN15（R1/2”或4分）、DN20（R3/4”或6分）、DN25（R1”或1寸）、其他尺寸（国标管螺纹，NPT螺纹，椎管螺纹，其他螺纹可咨询定做）。

5】水滴直径：Dv0.9~900μm。

6】可使用材质：黄铜、铜镀铬、不锈钢。

7】产品标准：GB5135·3-2003《自动喷水灭火系统第3部份：水雾喷头》。

可根据防护区域的要求配置：万向接头、防尘罩，过滤网

雾化形式：压力水进入喷头后，被分解成沿内壁运动的旋转水流，经混合腔在离心力作用下，由特定的喷口喷出，形成雾化。本产品采用黄铜棒材制造，外表面镀铬。特殊要求可提供不锈钢材质。

ZSTWB流量系数

ZSTWB-16-60 ZSTWB-16-90 ZSTWB-16-120 / ZSTWB-12-60 ZSTWB-12-90 ZSTWB-12-120

ZSTWB-21-60 ZSTWB-21-90 ZSTWB-21-120 / ZSTWB-21.5-60 ZSTWB-21.5-90 ZSTWB-21.5-120

ZSTWB-24-60 ZSTWB-24-90 ZSTWB-24-120 / ZSTWB-26.5-60 ZSTWB-26.5-90 ZSTWB-26.5-120

ZSTWB-30-60 ZSTWB-30-90 ZSTWB-30-120 / ZSTWB-34-60 ZSTWB-34-90 ZSTWB-34-120

ZSTWB-40-60 ZSTWB-40-90 ZSTWB-40-120 / ZSTWB-43-60 ZSTWB-43-90 ZSTWB-43-120

ZSTWB-50-60 ZSTWB-50-90 ZSTWB-50-120 / ZSTWB-53.5-60 ZSTWB-53.5-90 ZSTWB-53.5-120

ZSTWB-63-60 ZSTWB-63-90 ZSTWB-63-120 / ZSTWB-80-60 ZSTWB-80-90 ZSTWB-80-120

ZSTWB-100-60 ZSTWB-100-90 ZSTWB-100-120 / ZSTWB-125-60 ZSTWB-125-90 ZSTWB-125-120

ZSTWB-150-60 ZSTWB-150-90 ZSTWB-150-120 / ZSTWB-160-60 ZSTWB-160-90 ZSTWB-160-120

ZSTWB-200-60 ZSTWB-200-90 ZSTWB-220-120 / ZSTWB-300-60 ZSTWB-300-90 ZSTWB-300-120
