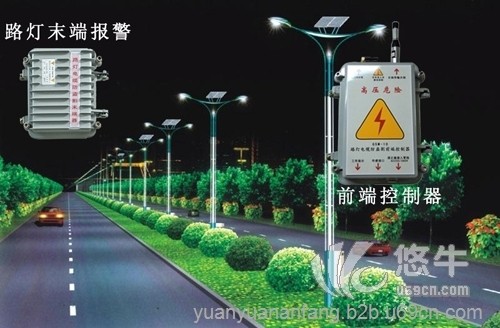

路灯电缆防盗报警系统（野外型）

末  端  器

一、概述

DL—118型路灯电缆末端器主要用在市政照明系统电缆电力线路的防剪断、防盗窃、防破坏上。路灯电缆末端器采用单片计算机控制无线数据传输技术，对市政照明系统电缆电力线路断线进行监控报警，有效地防止市政照明系统电缆电力线被盗和被破坏。路灯电缆末端器采用铝压铸外壳全密封，防水性能好，适用于野外安装。

二、功能介绍

·对市政照明系统电缆电力线路（AC220/380V）断线进行监控报警。

·分别对市政照明系统电缆电力线路（AC220/380V）断线进行检测判断，发送无线数据信息。当电缆电力线路被剪断时，前端控制器通过GSM发送中文短信显示被监控末端器的地址码和警情码。

·对市政照明系统电缆电力线路正常供电进行检测判断，系统中心显示被监控末端器地址码和警情码。

·整个系统由若干的前端控制器和末端器及一个系统中心组成的，为防止几条电缆电力线路工作异常，若干末端器同时发送异常报警信息，为了防止无线***通道阻塞，末端器自动设置了时间间隙随机错开发射功能，保证系统中心***到每一个末端器的所发送的信息。

·线路末端器正常工作时，进行自行检测判断，每24小时内发送正常运行自检信息。

·末端器在电缆停电情况下进入微功耗运行，内置电池支持供电约10天，保持末端器正常运行，每天供电2小时，即可保证正常工作。

·外壳铝压铸全密封，防水性能好，适用于野外安装。

三、技术指标

·机上天线无线发射距离≥5公里    ·无线传输频率：47MC

·发射功率：≥10 W                ·传输距离：≥5KM

·直流备电：12V，1.3AH           ·尺寸：210×130×90mm

·调制方式：数字调频              ·发射时间：小于1S

·电网电压：220V±10%                        ·外观：铝压铸，全密封

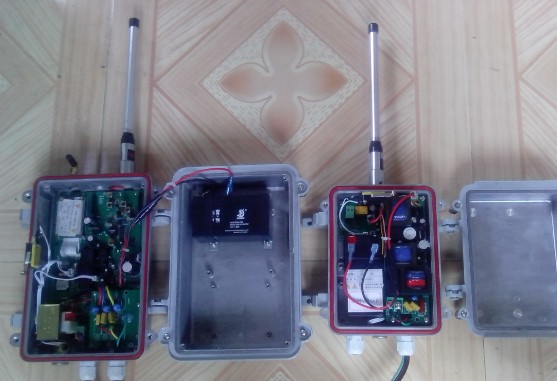

·工作环境：温度：－40℃～55℃      湿度：＜95%四、部件名称

（1）天线座

（2）防拆开关(可选)

（3）指示灯插座

（4）编码按钮（无线主机使用）

（5）保险丝座

（6）电源正极插头

五、安装使用说明

·末端器安装前应与GSM-10进行编码（见前端控制器说明书），本机号码为四位数字和字母。

·装上天线(图示①)，把电池安装在电池支架上，把电源正极插头⑥（红色）和电源负极插头⑦分别插到电池的正负两极（注意不能插反），关闭顶盖，并用内六角板手拧紧。将电源线按火线和零线顺序(图示)接到所监控市政照明系统电缆电力线路上，从前端控制箱到末端必须是同一条电缆电力线路（注意电缆的电压级别要与末端器标识的电缆供电电压适配）。

·线路末端器通上AC220电源后，延时8S进入正常运行工作状态。

·以下几种情况线路末端器向系统中心发送报警信息：

(1) 当线路在有电状态下被人为的破坏，剪断，末端器将通过无线发射向主机发送报警信息后

由主机向管理员和接警中心发送报警信息。

(2) 当线路在无电状态下被人为的破坏，剪断，末端器将通过与主机间的相互线路探测来判断，由前端控制器直接向管理员和接警中心发送报警信息。

·末端器自检故障：末端器正常工作时，每12小时发送一次正常运行检测信息。当系统前端控制器在规定时间内发送每个末端器的自检信息，用户可根据需要，设置自检时间。

·末端器在正常供电时处于正常的检测运行状态，运行指示灯（绿灯）亮，末端器在电缆电力线路停电处于微功耗检测运行状态，运行指示灯（绿灯）每间歇一分钟闪烁一次。

六、接线示意图

八、注意事项

危险：

（1） 本机禁止安装在易燃物上；

（2） 本机不适用于易燃易爆危险场所；

（3） 室外天线必须采取避雷措施；

（4） 本机内电路精密，禁止私自拆开、改装；

（5） 严禁将本机的相线与零线错接（零线为黑色）；

（6） 严禁在带电情况下拆装或打开本机。

九、监测点末端器日常维护

a  定期检电源线是否接触良好。松动的请立即予以紧固，发现接头过度氧化、锈蚀或接触不良请及时予以处理。

b  定期检查末端器天线与其支座是否接触良好。天线或锁紧螺栓松动的请立即予以紧固，接头过度氧化、锈蚀或接触不良请及时予以处理。

c  检查防破坏传感线是否有外皮开裂、脱皮的地方，如有请及时处理更换。

d  每年春季应对分机逐一普检一次，发现问题及时处理。

e  发现末端器出现漏雨现象，应及时更换密封胶条。

f  严禁擅自修改和拆卸末端器，一旦出现问题不能正常使用，请与我们联系。

不报警的一般原因：

若个别末端器报警，个别末端器不报警，可能为前端控制器设置问题或末端器故障，请查看不报警末端器是否处于布防状态；若末端器处于布防状态，则可能为末端器故障，检查末端器绿灯是否亮，若绿灯不亮，查看相线是否接入正确，是否断线，零线是否接好，若上述检查无问题，为末端器内部故障，应与我公司联系维修。若绿灯亮，切断电源线，查看末端器红灯是否亮，若红灯不亮，说明末端器不报警，可能为备用电池无电或内部电路故障，请与我公司联系维修。若末端器不报警，请查看前端调制器是否接好，***天线是否接好，前端控制器是否工作正常，若前端控制器或调制器有问题，请与我公司联系维修。

警告：

（1） 请持有电工操作合格证的人员安装，严禁无证操作；

（2） 除管理员外，禁止他人擅动或调整本设备及其设置参数；

（3） 末端器万一损坏，最好与我们或代理商联系维修。

末端器使用补充说明

① 本末端器包括一台末端发射器和一台前端调制器，主要用于两相电（交流220V）线路。路灯线路的有电、无电时的防盗、防割保护，设计新颖、独创、可靠、实用。

② 本末端器可扩展为三相四线制线路的防盗、防割保护。

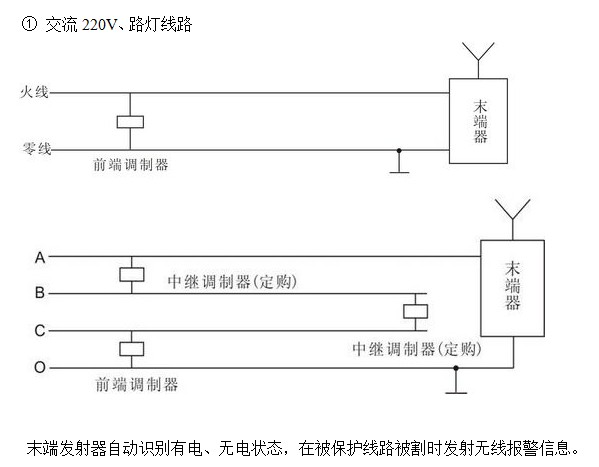

接线方式：
