注水测试仪

使用微信扫描二维码分享朋友圈，成交更快更简单！

功能特点

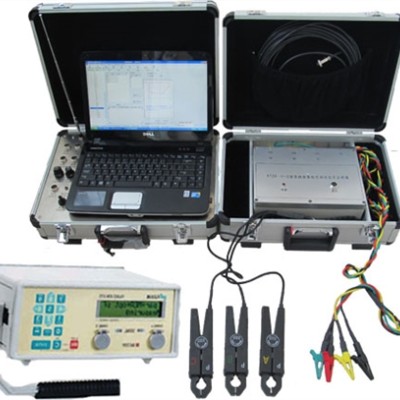

XTZH-IIIB型注水系统效率测试仪基于GIS电子地理信息技术，建立起完备的注水系统及设备分布图；能提供完善的多节点测试方法，以时点制和时间制完成从电机输入节点电能、电机轴输出（泵输入）节点扭矩、转速，泵入口节点流量和压力、泵出口节点流量和压力，站出口节点干压、流量，配水间节点来水干压、流量到单井节点的油压、流量等整个注水系统的各节点准确测试和效率分析。

软件系统基于Windows界面，集统计分析、仿真计算、系统评价、优化运行于一体，主要用于指导日常生产运行管理，确保注水系统优化运行。

系统配置

·高性能笔记电脑,单机版系统软件

·Windows操作系统

·电功率传感及采集电路

·压力、流量传感及采集电路

·温度传感及采集电路（选件）

·超声波双频多普勒式流量计（选件）

·离心泵联轴器扭矩传感器及采集电路（选件）

技术指标

       交流电压              50V～1140V                 ≤0.5%F·S

         交流电流              0A～500A                     ≤0.5%F·S

         功率因数              －0.80～1.00                 ≤0.01

         压力泵压力        0MPa～50MPa                ≤0.5%F·S

         注水井口压力      0MPa～50MPa                   ≤0.5%F·S

         流 量                    0.5m3/h～5000m3/h            ≤1.0%F·S

         扭矩                 0～12000N·m                    ≤0.5%F·S

         温度                 -10℃～100℃                  ≤0.5%F·S

         超声波流量计量程范围                0.06～10m/s                 (±1%)
