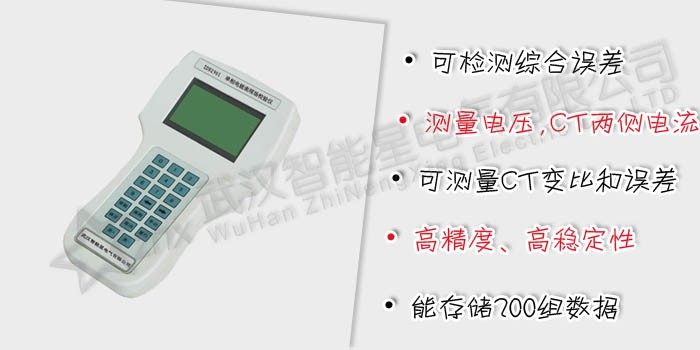

ZDN2901 单相电能表现场校验仪
阅读次数：4648
DL/T 826-2002 《交流电能表现场测试仪》
ZDN2901 单相电能表现场校验仪 使用手册.pdf
ZDN2901 单相电能表现场校验仪 技术规范书.pdf （注意：右键目标另存为下载）
电能表校验仪、电能表现场校验仪、单相电能表校验仪、电能表现校仪
ZDN2901单相电能表现场校验仪是我司开发研制的集电参量测量、电能表校验、CT变比测量、故障分析为一体的高精度测量仪器。现场接线简便，无需断电开路即可直接接入；现场取电源，无须寻找单独的供电电源。菜单操作并配有汉字提示、多参量显示的液晶显示界面，人机对话界面友好，使用简便、快捷。多参量显示、电能表校验、CT变比测量、校验数据存储、真时钟、按键调节系数等功能为低压计量装置的故障分析提供了有利的判断依据，同时为电力部门查窃漏电、查找计量装置故障、正确计量、追补电量提供了有利的检测手段。
- 不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差（含电能表、CT、接线误差）。
- 可检测计量装置的综合误差（包括电表的基本误差、互感器误差及接线误差）、电度表的基本误差、CT变比及各种电参量。
- 测量电压，CT一次、二次侧电流，功率，功率因数等多种电参量，从而准确分析判断出计量设备回路的故障。
- 测量CT一次、二次侧电流，从而可测量电流互感器的变比和误差。
- 电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。钳形互感器量限为25A（200A）。
- 电压回路自动切换量限：电压回路由内部电路自动判断输入电压的范围并随时切换到适合的档位。不会因测试电压超量限而对仪器本身有所损坏。
- 当电压或电流钳有一相接反（即功率为负值）时，分析仪自动报警（扬声器发出响声）。
- 校表数据永久保存，一次可存储200块表的校验数据，用户可随时通过按键翻看查阅和删除；也可通过232串口和计算机通讯，将数据上传，通过专用后台软件以数据库的形式保存起来，便于统一管理。
- 真时钟功能，能随时查阅当前的日期（包括星期）和时间（精确到秒）。
- 大屏幕、高亮度的液晶显示，并配有汉字菜单提示实现友好的人机对话，液晶亮度可通过按键调节，能适应不同季节对液晶的影响。
- 输入特性
- 电压测量范围：0~250V，内部有两档，通过内部电路自动判断转换量限。
- 电流测量范围： 0~25A、0~200A。
- 准确度
- 电压：±0.1%
- 电流、功率、电能：±0.5% 综合误差：0.5级
- 工作温度：－10℃~ +40℃
- 工作电源：交、直流90V~250V
- 绝缘：
- 电压、电流输入端对机壳的绝缘电阻≥100MΩ。
- 工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
- 体积：25cm×20cm×12cm
- 重量：0.6Kg
- 标准低频电能脉冲常数：FL=1250r/kW·h I=25A, FL=125r/kW·h I=200A
