JCW-9接触网检测仪,供应JCW-9接触网检测仪,JCW-9接触网检测仪参数

简单介绍

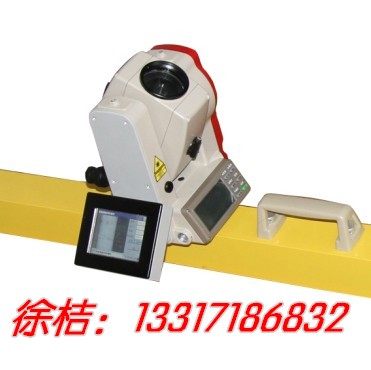

JCW-9接触网检测仪 JCW-9接触网检测仪是电气化铁路接触网几何参数测量的专用仪器。 JCW-9接触网检测仪采用红光半导体激光器和相位脉冲技术，可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距和红线等参数进行快速测量。

JCW-9接触网检测仪介绍

    JCW-9接触网检测仪是电气化铁路接触网几何参数测量的专用仪器。本仪器系采用红光半导体激光器和相位脉冲技术，可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距和红线等参数进行快速测量。

一、JCW-9接触网检测仪特点：

      应用工业级TFT液晶,构成了全新的视频瞄准系统,从根本上解决了传统仪器瞄准的难题.基于B/S架构的软件,实现真正网络化管理。仪器具有现场数据处理功能,也可方便组合含GPRS与GPS模块的PDA(或者笔记本电脑)实现大规模数据详细分析、实时数据网络传输、部门间即使通讯等功能。

二、技术参数：

1.    导高：范围3000～15000mm，精度±3mm；

2.    拉出值：范围±3000mm,精度±4mm;

3.    线岔中心：精度±3mm;

4.    500mm处高差：精度±4mm;

5.    轨距：范围1410mm～1470mm，精度±0.5mm;

6.    水平(超高)：范围±200mm，精度±0.5mm;

7.    红线：精度±4mm;

8.    侧面限界：精度±4mm;

9.    承力索与接触线高差：精度±4mm;

10.             跨铁道输电线与接触线的距离: 精度±4mm;

11.             锚段关节：精度±4mm;

12.             定位器坡度：1:n(n精确到0.1);

13.             自由测量:水平精度±4mm,垂直精度:±3mm;

14.             跨距测量:范围:35000mm,精度±5mm;

15.             导高 1 :范围: 3000-15000mm 精度:±3mm;

16.             拉出值1 :范围:±3000mm，精度:±4mm ;

17.             导高: 2 :范围: 3000-15000mm 精度::±3mm;

18.             拉出值2 :范围:±3000mm，精度:±4mm ;

19.             高差:精度:±4mm ;

20.             导高 1 :范围: 3000-15000mm 精度:±3mm;

21.             拉出值1 :范围:±3000mm，精度:±4mm ;

22.             定位器坡度：1:1(n精确到0.1);

23.             导高: 2 :范围: 3000-15000mm 精度::±3mm;

24.             拉出值2 :范围:±3000mm，精度:±4mm ;

25.             定位器坡度:2:1(n精确到0.1);

26.             导高 1 :范围: 3000-15000mm 精度:±3mm;

27.             拉出值1 :范围:±3000mm，精度:±4mm ;

28.             导高: 2 :范围: 3000-15000mm 精度::±3mm;

29.             拉出值2 :范围:±3000mm，精度:±4mm ;

30.             高差:精度 :±4mm ;

31.             重量:主机2.8Kg

32.             测量架:3.9Kg

33.             尺寸: 主机:260（长）×900（宽）×200（高）

34.             测量架:1622（长）×70（宽）×50（高）(单位:mm)

35.             工作温度: -20℃～+50℃
