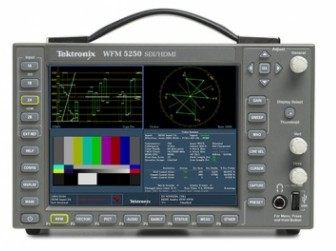

波形***器

特点

• 两路SDI输入和两路高清晰度多媒体接口（HDMI）输入，支持高带宽数字内容保护协议（HDCP）
• 标准配置的WVR5250可自动检测3G/HD/SD-SDI、双链路和HDMI视频格式（支持3G-SDI需要选件3G）
• HDMI输入和HDMI输出均支持HDCP协议，可直接与消费电子产品相连接，例如机顶盒、DVD/蓝光播放器等
• 双通道同时***（选件SIM）
• 16通道嵌入AES/EBU音频的同时***，支持环绕声显示^*1和灵活的李沙如显示（选件AUD）
• 音频响度***，执行ITU-R BS.1770-3/1771，EBU R 128规范和ATSC A/85建议（选件LOUD和选件AUD）
• 享有泰克公司专利的钻石显示和箭头显示，用于彩色色域符合性***
• 享有泰克公司专利的新型矛头显示和亮度限定矢量（LQV^TM）显示，为节目后期制作应用期间的精确彩色调整提供方便（选件PROD）
• 提供立体3D视频显示，可用于摄像机校准和节目制作/后期制作应用（选件S3D）
• 完善的数据监测功能，有助于快速解决复杂的内容质量问题和可靠性问题（选件DATA）
• 支持CEA708/608隐蔽字幕的同时***；支持图文电视和OP47字幕***（选件DATA）
• 检测和解码ANC数据，包括AFD、WSS、视频索引（Video Index）、TSID、V-Chip、广播标志/CGMS-A、VITC、LTC和ANC TC
• 支持ARIB STD-B35/B37/B39、TR-B22和TR-B23
• 提供ANC数据查验器和SDI数据分析显示，有助于查找ANC数据问题和SDI数据问题（选件DATA）
• 提供HDMI/HDCP状态显示（含扩展的显示识别数据EDID信息），有助于用户查找连通性故障
• 提供简洁方便的3G/HD/SD彩条信号和病理信号发生器（选件GEN），可用于信号路径和设备的故障查寻（3G-SDI测试信号发生需要选件3G）
• 提供多种***显示
• 享有泰克公司专利的定时和闪电显示，使设备和通道间的定时调整更方便
• 外接基准参考信号（黑场或者三电平同步信号）的波形显示
• 黑帧图像检测和享有泰克公司专利的冻结图像帧检测
• 提供强大的告警功能、状态报告和多达10000项事件的出错日志记录，简化错误校正任务
• 可由用户定义的安全区刻度和AFD刻度，为节目编辑和格式转换提供方便
• 独有的显示多样性
• 灵活方便的四分屏显示，特别适合于多种应用的场合，可以显著提高工作效率
• TandemVu^® 显示，特别适合于摄像机的亮度和色度信号的调整
• 在全屏显示模式中，可为精确调整提供最大的显示范围
• 独有的多用性
• 1RU高，半机架宽，机身短（机身长5.5英寸或14cm）的轻便式仪器，特别适合于空间受限的环境中使用
• 4针XLR DC电源输入，带AC电源适配器，可在AC/DC环境下操作
• 32项仪器预置，使用者可迅速调出常用设置，特别适合于色彩艺术者、编辑人员和其它操作人员使用
• 仪器前面板设有USB端口，便于传送仪器的预置项、屏幕快照和出错日志记录
• 仪器前面板设有耳机端口，便于***各个音频通道
• 提供SNMP和以太网遥控接口功能以及GPI控制，为中心监测和操控提供方便
• 提供DVI-I外接显示器输出，可以十分方便地与数字显示器或者模拟XGA显示器相连接

¹ 音频环绕声显示已得到Werksütten GmbH和Co. KG (RTW)无线电技术公司的授权。

应用

• DSLR摄像机的内容采集
• 后期制作中的QC质量控制（后期制作中的DVD/蓝光光盘原版作品）
• 节目分配系统中STB输出的CALM监测和图像质量***
• 彩色校正和处理
• 内容编辑和特技
• 节目制作和后期制作环境中的内容质量控制（QC）
• 现场制作环境中的设备调试、设置和故障查寻
