一、特性

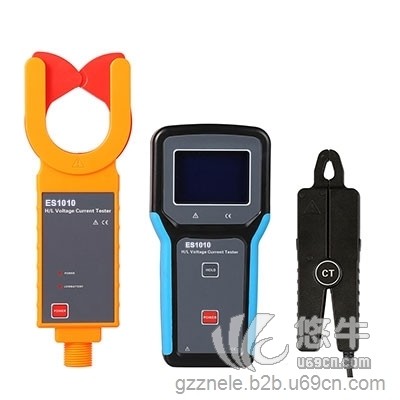

ES1010无线高低压变比测试仪又叫高低压CT无线变比测试仪，由高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成。仪表内部采用快速数字电路处理技术，可在现场不拆线、不断电的情况下，连接绝缘杆测量60kV以下高压电流互感器、变压器的初级、高压一次电流、低压二次电流、并可计算出变比值、相别、极性、及变比误差。
在不使用绝缘杆时，还可以当作高精度低压钳形电流表、漏电流表使用，它具有使用简单﹑携带方便的特点.其无线传送功能可以直线30米内***被测数据，确保了常年无间断测试的高精度、高可靠性、高稳定性。主机采用大屏幕LCD显示，具有体积小，重量轻便于携带等特点，可保存数据500组。高压电流测量范围0.0mA～1200A,低压电流测量范围0.0mA～20A。
高压检测仪电流信号采用无线传输技术，连接可伸缩绝缘杆，通过前推或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷.能广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。绝缘杆具有轻便、防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。
二、技术参数
|
测试仪 |
高压检测仪 |
主机（电流钳） |
|
量 程 |
0.0mA～1200A（50/60Hz自动） |
0.0mA～20A |
|
分辨率 |
0.1mA |
0.1mA |
|
钳口尺寸 |
φ50mm |
φ7.5mm |
|
测试精度 |
±2%±5dgt |
±0.5%±5dgt |
|
采样速率 |
2次/秒 |
|
|
功 能 |
高低压电流互感器一二次回路的电流、变比、极性、相别、在线测试；变压器两侧电流大小、变比在线测试；负荷电流测试 |
|
|
传输类型 |
无线传输,直线传输距离 |
|
|
换 挡 |
全自动换挡 |
|
|
电 源 |
DC6V 7号碱性电池（1.5V AAA×4） |
DC7.5V 5号碱性电池（1.5V LR6×5） |
|
测试方式 |
钳形CT |
|
|
外形尺寸 |
宽厚高87*37*262mm |
主机：宽厚高100*35*204mm |
|
电流钳：宽厚高42*20*137mm |
||
|
显示模式 |
LCD：128dots×64dots 蓝屏背光功能，适合昏暗场所 |
|
|
LCD 尺寸 |
62mm×44mm |
|
|
变比 |
3种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比)，变比最大1：1千万 |
|
|
线路电压 |
60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带绝缘杆操作) |
|
|
引线长度 |
电流钳引线2米 |
|
|
质 量 |
仪表总质量：3.1Kg（含绝缘杆和仪表包） |
|
|
高压检测仪：370g（含电池） |
||
|
主机：409g（含电池） |
||
|
电流钳：180g |
||
|
数据接口 |
USB传输 |
|
|
溢出显示 |
超量程溢出功能：“OL A”符号显示 |
|
|
数据存储 |
500组,按HOLD键保持数据，MR符号显示，再按HOLD键取消保持 |
|
|
数据查阅 |
长按HOLD键可以进入数据查阅模式 |
|
|
数据存满 |
数据存满功能：“FULL”符号显示 |
|
|
无信号指示 |
当主机没有收到发射信号时提示“NO SIGNAL -----” |
|
|
自动关机 |
开机约15分钟后，仪表将自动关机 |
|
|
电池电压 |
当电池电压降到5.2V时，低电指示灯亮,提醒更换电池 |
当电池电压降到5.2V时，电池电压低符号显示，提醒更换电池 |
|
绝缘杆 |
五节绝缘杆（5米） |
|
|
绝缘强度 |
AC 60kV/rms |
|
|
线路测试 |
线路电压60kV以下有绝缘外皮导线测试，35kV以下裸导线测试（带绝缘杆操作） |
|
|
工作温度 |
-10℃～40℃ |
|
|
存放温度 |
-10℃～60℃ |
|
|
相对湿度 |
0℃～31℃≦75%，31℃～40℃≦50% |
|
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
|
