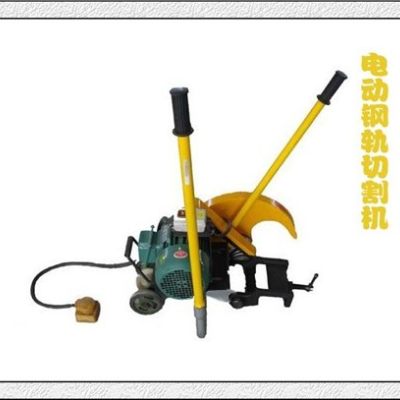

效率高的电动锯轨机，JQG-3电动钢轨切割机，铁路道轨切割机

JQG-3电动锯轨机基本参数规格

……………………………………………………………………………………………………

（1）       电动机：功率：3.0千瓦（3.0）电压：380伏， 主轴转速4000转/分，

（2）       锯割砂轮片：Φ400×Φ25×4

（3）       切割范围：24—43—75公斤/米

（4）       切面垂直度：小于0.5毫米

（5）       砂轮片利用率：43轨使用6—7次   50轨5—6次   75轨4—5次

（6）       外型尺寸：680×430×580

（7）       整机重量：65公斤（3.0）75公斤（4.0）

JQG-3电动锯轨机性能及简要说明

本机设计先进，结构新颖。主轴位移角度大，砂轮片利用率达90%以上，装夹方便、操作简单、施工中安全可靠。，切割速度快、锯切面无烧伤现象。本机采用汽油机作动力源。适用于无电源，该机可在地面及钢轨上推行。

jQG-3型电动锯轨机应用于煤矿、港口、矿山等对50kg/m及以下的钢轨作锯断作业。

jQG-3型电动锯轨机工作效率高，工作简便，减轻劳动强度等优点

JQG-3电动锯轨机产品基本说明

……………………………………………………………………………………………………

电动锯轨机工作原理：依据无齿锯切削原理，利用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨进行切割。薄片砂轮回转平面与钢轨断面接触长度较小，从而减少薄片砂轮的磨耗，提高薄片砂轮利用率及工作效率。

1、主运动：由电动机、驱动V带传动使主轴（薄片砂轮）回转。

2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。切割臂主轴薄片砂轮回转面在摆臂（卡轨机构）中心平面旁侧，并悬臂较长，因此锯片可切到钢轨底。

电动锯轨机结构：

1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。

2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。

3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松夹紧螺杆，切轨机不发生倾斜。

4、电机座为分体式铸造铝合金，减轻重量。

5、走行机构增设辅助轮，保证在地面推行时平稳。
