DZ焊接式中间电磁继电器介绍
DZ焊接式中间电磁继电器主要用于电力系统继电保护及自动化装置中，在电路中主要起过载，短路保护的作用。
DZ焊接式中间电磁继电器具有动作灵敏速度快，使用寿命长，体积小等特点。
DZ焊接式中间电磁继电器技术参数
安装方式：有印刷线路板式、螺栓焊接式、焊接式、插座式、板前接线插座式等5种安装方式
触点形式：4H、2H2D（特殊4D、3H1D）
触点容量：循环容量DC220V感性负载Υ＝5ms接通、断开50W或AC220VcosΦ＝0.4接通、断开250VA；接通容量 DC220V，接通5A不断弧。
线圈电压等级：DC12V、24V、36V、48V、55V、72V、110V、220V。
线圈电流等级：DC0.25A、0.5A、1A、2A、4A。
介质耐压：同触点间AC1500V（快速AC1200V）其余部分（包括双线圈间）AC2000V。
电寿命：10万次。
外形尺寸：48mm×23mm×40mm

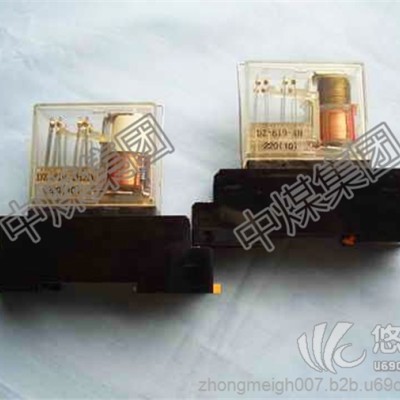

DZ焊接式中间电磁继电器实物图
