| 服务项目 | 浏览量1 | 发布时间2022-11-04 |
| 品牌郑州鸿谦 | 所在地河南 郑州 | 起订≥1 台 |
| 供货总量999 台 | 发货7天内发货 | 有效期至长期有效 |
| 材质304不锈钢 | 规格300L | 产地河南郑州 |

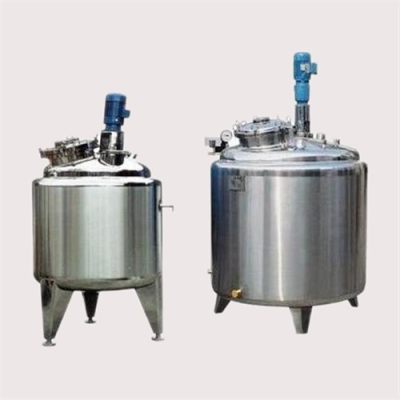

搅拌罐的结构：搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成，还可根据工艺要求配置加热装置或冷却装置。
搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、放空等工艺管孔。搅拌罐盖上部配置有传动装置（电机或减速器），由传动轴驱动搅拌罐内的搅拌器。轴封装置可采用机封或填料、迷宫密封等多种形式（根据用户需要确定）。由于用户生产工艺要求不同，搅拌器可配置浆式、锚式、框式、螺旋式等多种形式。如有其他要求可与本厂另行设计制作。
搅拌轴
搅拌设备中的电动机输出的动力是通过搅拌轴传递给搅拌器的，因此搅拌轴足够的强度。同时，搅拌轴既要与搅拌器连接，又要穿过轴封装置以及轴承、联轴器等零件，所以搅拌轴还应有合理的结构、较高的加工精度和配合公差。
按支承情况，搅拌轴可分为悬臂式和单跨式。悬臂式搅拌轴在搅拌设备内部不设置中间轴承或底轴承，因而维护检修方便，特别对洁净度要求较高的生物、食品或品搅拌设备，减少了设备内的构件，故应优先选用。
内构件
包括挡板、盘管、导流筒、气体分布器等。
为搅拌容器内液体的打旋现象，使被搅拌的液体上下翻腾而达到均匀的混合，通常需要再搅拌容器内加挡板。通常挡板的宽度约为容器内直径的1/12～1/10，其中设备内的附件如温度计、传热蛇管或各种支撑体也可以起到的挡板作用的，但往往达不到“全挡板条件”。通常增加挡板数计其宽度，功率消耗也会增加，但增加到值以后，功率消耗就不会再增加，此时的工况就称为“全挡板条件”。
在搅拌容器内，流体可沿各个方向流向搅拌器，流体的行程长短不一，在需要控制回流的速度和方向，用于确定某1流况时可使用导流筒。导流筒是上下开口的圆筒，安装在容器内，在搅拌混合中起导流作用，既可提高容器内流体的搅拌程度，加强搅拌器对流体的直接剪切作用，又造成的循环流，使容器内流体均可通过导流筒内强烈混合区，提高混合效率。安装导流筒后，限定了循环路径，减少了流体短路的机会。导流筒主要用于推进式、螺杆式以及涡轮式搅拌器的导流。
轴封
轴封是搅拌设备的重要组成部分。轴封属于动密封，其作用是保证搅拌设备内处于的正压或真空状态，防止被搅拌的物料逸出和杂质的渗入，因而不是所有的转轴密封型式都能用于搅拌设备。在搅拌设备中，常用的轴封有液封、填料密封和机械密封等。
液封
当搅拌设备内工作压力为常压，轴封的作用仅是为了防止灰尘与杂质进人内部工作介质，或者隔离工作介质与搅拌设备周围的环境介质相互接触时，可选用液封。液封结构简单，没有与传动轴直接接触引起摩擦的零件。但为保证圆柱形壳体或静止元件与旋转元件之间的间隙符合设计要求，其密封部位零件的加工、安装要求较高。
同时，受结构特点的影响，液封的使用范围较窄。一般适用于工作介质为非易燃易爆或毒性程度轻度危害，设备内工作压力等于大气压力，且温度范围在20-80℃的场合。
值得注意的是，液体工作介质不可充满搅拌设备；而且封液应尽可能采用搅拌设备内工作介质，或与工作介质不发生物理化学作用的中性液体
