江苏诚一阀门是专业的阀门生产商，厂家直销，质量保证，欢迎来电咨询！

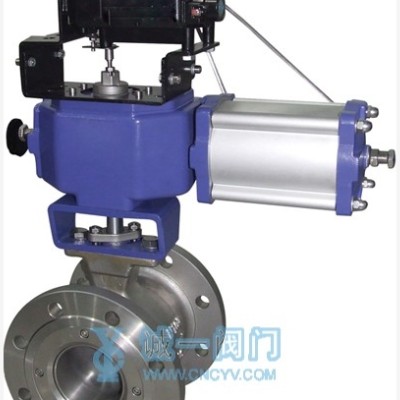

气动V型调节球阀是由气动活塞执行机构和V型球阀阀体两大部件组成。
1、V型调节球阀的系列参数如表1所示
表1V型调节球阀系列参数 公称通径DN（mm） 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数（CV） 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用气接管 ф6х1（G1/8） ф8х1.5（G1／4) ф10х2(G3/8)
最大转角（α°） 90°
工作气源压力（Mpa） 0.4∽0.7
输入信号 4∽20mA220、V24VAC
公称压力（Mpa） 1.6、2.5、4.0、6.4
工作温度范围（℃） -40∽180、-40∽250
基本误差 ≤±1.5%
回差 ≤1.5%
死区 ≤0.6%
耗气量 900L/h（标准状态）
汇漏量 ≤10-6х额定流量系数
注 DN25∽DN250对夹式、DN300∽DN600法兰式
注：1、可以根据用户提供的流量范围进行定制小流量阀门。
2、可以根据用户要求提供单作用弹簧复位阀门
气动V型球阀结构图
