HCBE笼式调节阀


品牌: 金敦
单价: 面议
起订: 1 立方
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 上海 奉贤
有效期至: 2025-03-09 [已过期]
最后更新: 2013-05-09 10:38
浏览次数: 0

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明

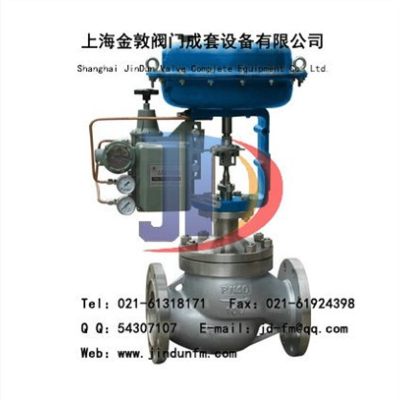

HCBE笼式调节阀

以下为HCBE笼式调节阀简单介绍,如需更详细资料请咨询上海金敦阀门服务热线:021-61318171  QQ54307107

HCBE笼式调节阀产品概述
HCBE笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-2标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92
阀体
型式:直通铸造球型阀
公称通径:100150200mm
公称压力:ANSI 125150300600 JIS 1016203040K
PN1.64.06.4MPa
连接型式:法兰连接:FFRFRJLG、沟槽型、嵌入型
法兰标准:JIS B2201-1984ANSI B16.5-1981GB/T91129124-2000
焊接连接:嵌接焊SW4050mm
材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiZG00Cr18Ni12Mo2Ti)、钛等上阀盖:常温型(P):-17+230
伸长型(E1):-45-17℃ +230+566
伸长型(E2I):-100-45
伸长型(E2W):-196-100

:工作温度不准超过各种材料的允许范围。

压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式:柱塞型压力平衡式阀芯
流量特性:高容量流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L
软阀座:等百分比特性(%)和线性特性(L),高精度流量特性,参考图
金属阀座:等百分比特性(%)和线性特性(L
软阀座:等百分比特性(%)和线性特性(L

注:1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。2、软阀座的工作温度和压差范围,请参考图3
材料:不锈钢(1Cr18Ni9Ti1Cr18Ni12Mo2Ti17-4PH9Cr18316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构

型式:LHA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布
弹簧范围:20100kPa80240kPa
供气压力:140160280350kPa
气源接口:Rc1/4
环境温度:-30+70
阀作用型式:气-开式或气-关式
附件:定位器、手轮机构、气动阀位传送器等。
性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104-1976IV
回差:带定位器:小于全行程的1%,不带定位器:小于全行程的3%LHA1型小于全行程的5%
基本误差:带定位器:小于全行程的±1%,不带定位器:小于全行程的±5%

注:采用标准的V型聚四氟乙烯填料

可调范围:5010.25Cv14)或301CV0.16

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:021-61318171QQ54307107, 本资料来自 上海金敦阀门 hhttp://www.jindunfm.com/ 如需转载请注明
