泊头市泊衡冶金设备制造有限公司（李经理15932703812） 是集科研、生产、销售、服务为一体的高频焊管设备及开口冷弯型钢的设备专业制造商

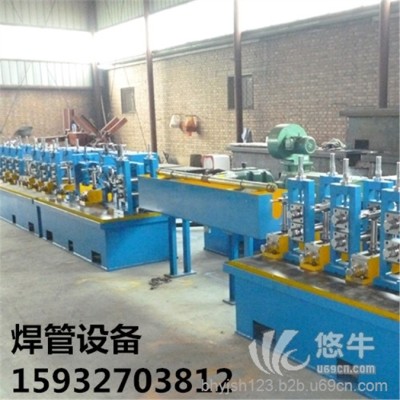

直缝管设备工艺流程：
上料开卷→ 剪切、对焊 → 活套储料 →成型 → 焊接 →去外毛刺→ 冷却 → 定径→ 定尺飞锯（切断 ）→辊道台架→ 落料（打包）→ 成品入库
二、生产线主要参数：
1、焊管产品主要品规：
（1）成品圆管直径： Φ16mm-Φ50mm 壁厚：0.5mm-2.0mm
（2）成品方矩管规格：12X12mm-40X40mm 壁厚：0.5mm-1.5mm
（3）成品钢管长度：6-12m
2、原材料条件：
（1）带钢： 低碳钢、低合金结构纵剪带钢卷
（2）带钢宽度： 40mm-160mm
（3）带钢厚度： 0.5mm-2.0mm
（4）带钢卷内径： Φ470mm-Φ510mm
（5）带钢卷外径： Φmax=1500mm
（6）带钢最大重量： 1.5T
3、成型焊接速度： 30-90m/min
4、装机总容量： 约450KW
5、机组总占地面积： 约45X5米
型号 Model |
生产范围 Production( Pipe) Size Range |
生产速度 Producing Speed (m/min) |
||
圆管 Round Pipe OD(mm) |
方矩管 Sq.& Rect. Pipe(mm) |
壁厚 Thickness (mm) |
||
HG20 |
Φ8-Φ20 |
8×8-15×15 |
0.3-1.2 |
30-120 |
HG32 |
Φ10-Φ32 |
10×10-25×25 |
0.4-2.0 |
30-100 |
HG50 |
Φ12-Φ50 |
10×10-40×40 |
0.5-3.0 |
30-90 |
HG60 |
Φ20-Φ76 |
15×15-60×60 |
0.8-3.5 |
30-90 |
HG76 |
Φ25-Φ76 |
20×20-60×60 |
1.5-4.0 |
20-80 |
HG114 |
Φ45-Φ114 |
35×35-90×90 |
1.5-4.5 |
20-70 |
HG140 |
Φ50-Φ140 |
40×40-110×110 |
1.5-5.0 |
20-60 |
HG165 |
Φ60-Φ165 |
50×50-130×130 |
2.0-6.0 |
20-50 |
HG219 |
Φ89-Φ219 |
70×70-170×170 |
2.0-8.0 |
20-50 |
HG273 |
Φ89-Φ273 |
70×70-200×200 |
3.0-10.0 |
20-50 |
HG325 |
Φ114-Φ325 |
90×90-250×250 |
4.0-12.7 |
15-40 |
HG355 |
Φ114-Φ355 |
90×90-280×280 |
4.0-14.0 |
15-40 |
HG377 |
Φ114-Φ377 |
90×90-300×300 |
4.0-14.0 |
15-40 |
HG406 |
Φ165-Φ406 |
130×130-320×320 |
5.0-16.0 |
15-30 |
HG508 |
Φ219-Φ508 |
170×170-400×400 |
6.0-16.0 |
15-30 |
HG630 |
Φ219-Φ630 |
170×170-500×500 |
6.0-19.0 |
10-25 |
