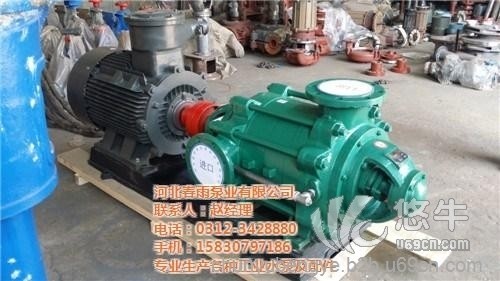

DA型单吸多级离心泵概述:
DA型泵系单吸多级分段式离心泵,供吸送清水及物理化学性质类似于水的液体之用。液体最高温度不得超过 40℃,适合于矿山排水,工厂及城市给水之用。
DA型单吸多级离心泵参数范围:
流量Q;10.8~720m3/h
扬程H;50~600m
DA型不锈钢卧式多级离心泵型号说明:
DA280-43*6
“DA”-表示单吸多级节段式离心清水泵。
“280”-表示泵的流量(m3/h)。
“43”-表示泵的单级扬程(m)。
“6”-表示级数。
DA型单吸多级离心泵结构型式:
DA型泵为多级分段式,其吸入口位于进水段上成水平方向,吐出口在出水段上垂直向上,其扬程可根据使用需要而增减水泵级数,本型泵之装配良好与否性能之影响特别显著,万其是各个叶轮的出口与导翼进口之相对位置,每级叶轮的吐出口中心必须对准导翼的进口中心,其中稍有偏差即将使整个性能受到影响,效率降低,故在检修后装配时务必注意,若有偏差必须调整。
DA型单吸多级离心泵旋转方向:
从电机端看,水泵均为顺时针方向旋转。
自平衡--不锈钢泵为单吸或双吸进口的卧式节段式多级离心泵,泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有:进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成;中段由高强度的穿杠螺栓和进出水段联接,泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封;
转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成;轴承采用“固-游式”干油润滑结构,驱动端采用圆柱滚子轴承,末端采用角接触球轴承;泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成;
春雨泵业D型多级泵概述;
该系列泵系卧式单吸多级分段式离心泵,采用了国家推荐使用的高效节能产品的水力模型,在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长:安装维修方便等优点。
可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。我公司已通过IS09001∶2000质量体系认证,产品的设计、生产与服务具有严格规范的控制体系,产品质量有充分保障。另外,本公司能根据用户需求实现该系列泵多出口的结构及功能。
结构特点
本型泵是单壳体、单吸、多级臣式节段式离心泵结构,泵的进口水平,出口垂直向上具体结构如下:
2.1定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.2转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧,固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫,泵检修时应更换此件。
2.3平衡机构
本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置,该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
