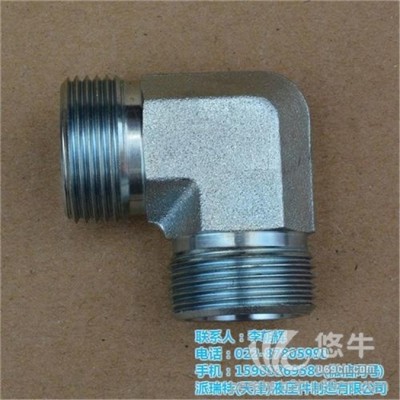

90°弯曲接头采购


品牌: 派瑞特
单价: 面议
起订: 1 件
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 天津 南开
有效期至: 2025-03-09 [已过期]
最后更新: 2017-08-29 12:04
浏览次数: 4

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明

     派瑞特24°锥硬管卡套接头采用国际标准加工制造,符合ISO8434-1标准、DIN2353标准、DIN3861标准。公制端螺纹符合DIN ISO6149标准、DIN EN ISO9974标准,BSPP英制管螺纹符合ISO1179标准、DIN3852 T11标准、DIN3852 T2标准, UN/UNF美制螺纹符合ISO11926标准,NPT/NPTF螺纹符合SAE J476标准,BSPT英制锥螺纹符合ISO 7标准。国际化标准的应用确保了派瑞特卡套接头与世界各制造商提供的产品具有优良的互换性。



结构和原理

  卡套式管接头基本结构较为简单,只有接头体,卡套和螺母三个基本零件组成。其中主要另件是卡套,它是一个前端带有刃口的金属园环。部标准JB1987-77对刃口推荐了二种不同形状。国家标准GB3764-83对刃口推荐统一为I型形装。

  卡套管接头起主要密封作用的另件卡套,在起压紧作用的螺母R力的轴向分为Fx作用下,沿接头体的内锥孔轴向移动,同时刃口端在反力R’的径向分力FY’的作用下产生径向收缩,消除了卡套与管子的间隙,而使刃口接触管子表面,此时管子不再旋转,继续旋转螺母使卡套刃口牢牢地切入管子确保密封。另一个密封环节使卡套刃口端点130倒角与外园的交线(棱)和接头体环形锥面紧紧接触形成密封带,这是卡套式密封的主要部位。卡套尾端860锥面在力为FY的作用下产生径向收缩,紧抱被连管子,同时中部稍有拱起,因而卡套具有轴向弹性变形,这对卡套密封及防止压紧螺母松动均起有利作用。



双刃口卡套式硬管接头结构

双刃口卡套式硬管接头用两个刃口卡套,即一个切入刃口(1)和一个止动刃口(2),止动刃口不仅形成了第二道密封,而且可防止切入刃口咬伤管子,从而提高了接头的耐振能力、抗脱拔能力。

卡套密封多为金属对金属的密封形式,为了提高卡套式硬管接头的密封性和重复安装性,现在有了带有弹性密封圈的卡套,见下图。以弹性密封取代传统卡套式硬管接头采用的硬密封方式,密封效果更加理想,复装性更佳。
