详细说明
潍微科技智能水表经销全国

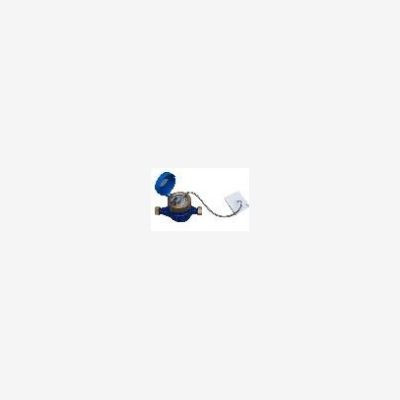

一、无源直读式水表主要组成部分
该直读水表有基表、传感器、智能芯片三部分组成：
1、基表
选用E型液封水表、四位指针、四位字轮水表,最大读数值9999.999m3。
2、传感器
采用先进的多级厚膜电路做为无源传感器件，根据水表不同的示值读数,实时输出相对应的电量信号。
3、智能芯片 可根据不同的要求将水表制作成分线、RS485总线、C-MBUS总线的形式。
二、主要特点
1、 整个系统平时工作无需任何电源，在抄表时只需瞬间提供电源，数据永不丢失。
2、在湿式水表中使用，采用独特的专利密封技术方案，将传感器和字轮密封在透明的字轮盒内，可在不同的水质中使用，既保证水表的读数永久清晰，同时也保证电子传感器部分工作长期稳定可靠。
3、新装、更换直读水表时不需初始化设置。
4、在信号线发生开路、短路故障时，不影响数据的准确性，当线路恢复正常后，所采集的数据与水表当前的计数示值仍保持一致。
5、数据采集无累积误差，且在字轮进位采集时不会产生误乱码现象。
6、不受外部电压、光源、高低频、磁场、水压等环境因素的影响.
7、传感器由钯/银/钌等稀贵金属制作,能保证传感器的长期稳定性和可靠性。
8、厚膜电路式传感器,可以防止水锤/水压振动而引起的信号变化.
三、执行标准及检定规程
1、无源直读表标准：符合ISO4064-1993；GB/T778-1996；CJ/T224-2006。
2、检定规程：符合JJG162-85；JJG686-2006。
四、主要技术指标
1、有效传输距离：分线为200m、RS485为1000m、C-MBUS为1000m。
2、分线式直接由手抄器供电抄收，RS485由电源适配器供12V电源，C-MBUS由电源适配器供30V电源。
3、数据采集值与任意水表读数示值的随机误差为±0.5m3。
4、传输速率4800bps,每分钟可抄收600只水表的数据信号。
5、每只总线式水表内均设有唯一对应的IP地址，可以准确识别每只表的数据。、
五、产品分类
1、按被测水温的不同，分冷水表（0-300C）、热水表（0-900C）两种
2、按采集、通讯方式的不同，分为分线（F型）、RS485总线（R型）、C-MBUS（C型）三种。www.china-weiwei.com
