107K系列智能压力控制器

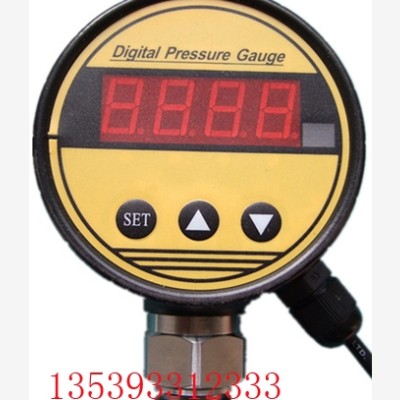

PTHK107系列智能压力控制器是集压力测量、显示、控制于一体的压力测控产品。该产品前端采用高精度压力传感器，输出信号由高精度低温漂的放大器放大处理，送入A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。
二、           特点
◆4位数字显示当前压力值。◆压力预设开关点输出。
◆开关量可在零点到满度之间任意设定。
◆外壳设有节点动作发光二极管，便于观察。
◆按键调校及现场设置各种参数，操作方便。
◆两路回差可设开关量输出。
◆加强的抗干扰设计，适合各种电磁恶劣的工业环境。
三、           技术参数:
控制范围 0~20MPa 精度等级 ≤±0.5%FS
压力类型 表压 稳定性 ≤0.1% /年
显示方式 4位数码管 显示范围 -1999~9999
电源范围 8~28VDC 最大功耗 < 3W
负载容量 3A/220VAC 引线方式 六芯引线
防护等级 IP65 接口螺纹 PT1/4
环境温度 -30℃~70℃  介质温度 -40℃～85℃
存储温度 -40℃～85℃  相对湿度
四、  安装
4.1机械连接：
PTHK107通过压力管接口（标准接口为M20*1.5外螺纹, 其他尺寸接口可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注:量程小于100KPa时必须垂直安装.
4.2电气连接：
6.2 菜单说明：
AL1H：此值为开关1吸合值
AL1F：此值为开关1释放值
AL2H：此值为开关2吸合值
AL2F：此值为开关2释放值
END ：保存退出
注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点回差。
例：要设定开关点1为上限报警输出（常开功能）在4Mpa吸和，小于3.95Mpa断开，开关点2为下限报警输出（常闭功能） 在10Mpa断开，低于9.95Mpa吸和：
进入菜单：设定
AL1H=4.00    AL1F=3.95
AL2H=9.95    AL2F=10.00
●按下“SET”键
●显示“LOCK” （提示输入密码）
●按▲或▼键输入密码“1”，
●按下“SET”键确认
●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、END）
●按下“SET”键进入所选菜单。
●按▲或▼键更改设置
●按下“SET”键确认，若需要，再用▲或▼键选择其他菜单进行修改。
●修改完成后选择“END”菜单，按“SET”键确认保存退出
●若30秒内无键按下，则自动退出设置状态，并且不保存所修改的数据。
七、           注意事项
1. 仪表储藏与使用适宜在环境温度为-20℃~70℃，现对湿度小于80%的场合，
2. 仪表接头在连接管路时应同心平服，
拆卸仪表时，不可对仪表壳体施力。3. 仪表连接电源时应参照4.2电气连接说明进行操作,在确认操作无误后方可接通电源进行运行。
4. 本产品属精密的一次测量仪表，严禁随意摔打，强力夹持，拆卸或用尖锐的金属器具捅引压孔。
5. 输出异常时应停机检查，非专业人员请勿拆开仪表。
八、           质保说明
用户在遵守使用和保护规则条件下，仪表自出厂日期起保修一年，一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出建议。
PTHK107压力表选型指南
PTHK107       ×××
螺纹
接口 G14     G1/4
G12     G1/2
M20     M20*1.5
精度 A   0.2%
B   0.5%
C   1.0%
量程 001 0~1bar
002 0~2bar
.….. …..
600 0~600bar
